XtendLan Zdroj 11-14V DC nastavitelný, 9 portů,10A celkem, 120/145W, PTC, skříňka
XtendLan Zdroj 11-14V DC nastavitelný, 9 portů,10A celkem, 120/145W, PTC, skříňka
1143 Kč
945 Kč bez DPH
Dostupnost: Skladem v eshopu 🛈
Part no.: ZSW09P-1114-120
Kód produktu: 22419089
Výrobce: XtendLan
Váha: 1,071 kg
Záruka: 26 měsíců
Popis produktu
Stabilizovaný napájecí zdroj pro děvět spotřebičů, nastavitelné napětí DC 11-14V, každý port max. 1,5A. Celkový výstupní proud 10A, krátkodobě 12A. Skříňka na zeď s instalovaným PCB, kabelové průchodky. Připojení kabelů k interní svorkovnici. Ochrana proti zkratu PTC termistrory, 1,5A na port. LED signalizace funkčnosti portů.
ZÁKLADNÍ SPECIFIKACE
Výstupní obvod:
Výstupní napětí: 11-14 DC, regulace trimrem (naprázdno 11,75V-14,25V)
Výstupní proud: 10 A (max 1,5A na port)
Celkový výstupní výkon: 120 W (krátkodobě 145W)
Ochranné prvky: zkrat, přetížení
Typ připojení: šroubová svorkovnice
Vstupní obvod:
Vstupní napětí: 100-240V AC, 50-60Hz
Typ připojení: šroubová svorkovnice
Účinnost: min. 85% při maximální zátěži
Mechanické vlastnosti:
Materiál: kovová skříň
Uzemnění šasi: propojení s ochranným vodičem
Rozměry: 204 x 201 x 55 mm
Montáž: na zeď

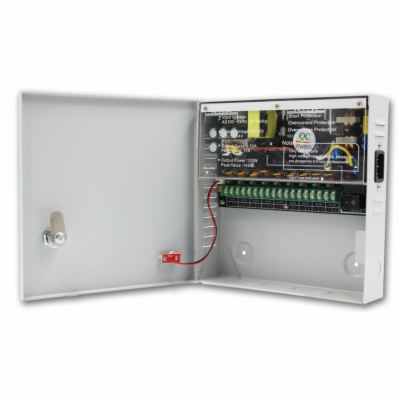

Pohled na vnitřní uspořádání:
Pohled při zavřených dvířkách:
Pohled zezadu:
Pohled zprava/zdola:
Poznamenáváme, že zvláště při realizaci analogových kamerových systémů je vhodné provést uzemnění všech stínění a neživých vodivých částí na společný potenciál, kterým je v drtivé většině případů ochraný vodič. Doporučujeme provést propojení záporného pólu stejnosměrného napájení s ochraným vodičem elektrických rozvodů a stejně tak provést uzemnění všech kovových částí, stínění koaxiálních vodičů, držáků kamer atd. Jde o základní opatření proti rozdílům potenciálů, které zhoršují kvalitu obrazu. Jakož i o základní ochranu proti atmosférickému přepětí či nebezpečným dotykovým napětím.
