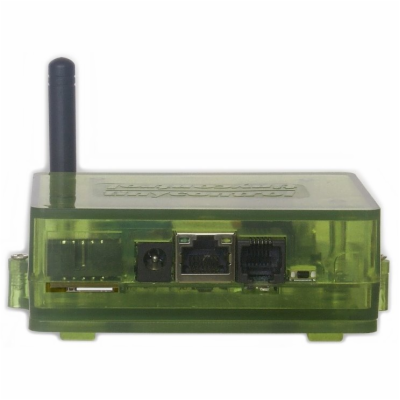

TINYCONTROL LAN ovladač s relé v4.0, wifi, LTE modem, MQTT, digitální I/O, analogové vstupy, I2C, 1wire, RS485, modbus
TINYCONTROL LAN ovladač s relé v4.0, wifi, LTE modem, MQTT, digitální I/O, analogové vstupy, I2C, 1wire, RS485, modbus
3278 Kč
2709 Kč bez DPH
Dostupnost: Skladem v eshopu 🛈
Part no.: LANKON-302
Kód produktu: 24834186
Výrobce: TINYCONTROL
Váha: 0,13 kg
Záruka: 26 měsíců
Popis produktu
Verze s vestavěným LTE modemem.
LAN ovladač s relé je jednoduché, univerzální a dostupné zařízení pro ovládání výstupů na základě informací z různých čidel. Slouží jako webový server, který zobrazuje různé druhy senzorů, a umožňuje dálkové ovládání výstupů.
Kromě toho je možné naprogramovat události a příslušná opatření ke splnění podmínek na některém z čidel. Vhodný pro mnoho aplikací muže být plánovač, který umožňuje zapnutí/vypnutí přístroje v určitý čas nebo na určité časové období. K dispozici jsou 3 výstupy PWM pro ovládání osvětlení nebo elektrického motoru.
Nový LAN ovladač v4.0 integruje všechny dosavadní zkušenosti s IoT do jednoho univerzálního zařízení. Představuje plynulé pokračování předchozí řady, nyní v praktičtější podobě.
Tři komunikační rozhraní:
Můžete používat kabelové připojení Ethernet , bezdrátové připojení Wi-Fi (802.11n), nebo obojí současně. K dispozici je také LTE připojení . LAN ovladač lze plně konfigurovat z webové stránky, která je k dispozici na vestavěném webovém serveru. Do zařízení je také možné posílat libovolné příkazy prostřednictvím protokolu HTTP (s vynecháním webové stránky) nebo MQTT (po konfiguraci připojení).
Porovnání verze 3.8 a 4.0:
Příklady použití:
Automatická regulace topení, když teplota klesne nebo stoupne mimo nastavenou mez
Zapnutí/vypnutí světel nebo jiných zařízení
Monitoring/ovládání solární elektrárny – napětí baterií, napětí a proud z FV panelů, výkon a výroba z měniče, spínání spotřebičů v závislosti na intenzitě oslunění panelů apod.
Regulace závlahy/detekce zatopení
Zabezpečení na základě PIR čidla nebo detekce otevření dveří/oken
Vzdálené sledování solárních regulátorů Sofarsolar připojených přes modbus sběrnici LAN ovladače
Hardware:
3 analogové vstupy s přepínatelným rozsahem - (2× 0–3,3 V nebo 58 V, 1× 0–5 V nebo 58 V), pro měření napětí stejnosměrného proudu, střídavého proudu (přídavné senzory), čidla provozního tlaku, termočlánky, čidla vzdálenosti, fotorezistory pro měření osvětlení a mnoho dalších
4 logické vstupy – jako stavový senzor pro monitorování otevření, infračervené senzory pohybu, pro tlačítko ručního spínání s možností bistabilního režimu, jako čítač impulzů z elektroměru, jako čítač času mezi po sobě jdoucími resety vstupů
1Wire a I2C vstup – až 8× DS18B20 teplotní čidlo, I2C pro připojení různých zařízení, např. čidel teploty a vlhkosti, čidel kvality vzduchu (PM), čidel pro měření CO2, OLED displeje s možností konfigurace zobrazovaného textu a dalších (viz seznam podporovaných senzorů níže)
UART rozhraní pro komunikaci s externími zařízeními přes sériový port
Sběrnice RS-485 pro podporu zařízení s protokolem Modbus RTU
1 relé (NC, NO, C), 10 A/250 V
1 tranzistorový výstup, poskytuje napájecí napětí na výstupu, k ovládání zařízení s proudovým odběrem do 0,6 A
4 tranzistorové (OC) výstupy pro spínací relé
3 výstupy PWM 1 Hz až 1 MHz
Měření teploty, vlhkosti a napájecího napětí na desce
Software:
Moderní a responzivní webové rozhraní
Možnost vlastní konfigurace stavového panelu, nahrání vlastního pozadí, výběr a umístění potřebných údajů a tlačítek
Dvě úrovně přístupu (přihlášení) – jako správce pro konfiguraci a jako uživatel pro zobrazení stavu
Plánovač (Scheduler) pro nastavení 50 naprogramovaných časových událostí
Rozšířená tabulka událostí s možností zadání 3 podmínek, včetně časových událostí z plánovače
Možnost konfigurace čtení z vlastních zařízení Modbus RTU – až 5 nestandardních zařízení
Hlídací pes (Watchdog) pro sledování a resetování zařízení s IP adresou
Moderní komunikační protokoly: SNMP, HTTP a MQTT
Podpora šifrovaných spojení TLS pro protokoly HTTP, SMTP, MQTT nebo SNMP v3
HTTP klient, který umožňuje konfigurovat a ovládat další zařízení – například ovládání Wi-Fi relé (Smart Relay) nebo zobrazování údajů ze senzorů v obrazu kamery (podporuje metody ověřování Basic Authentication a Digest Access Authentication)
Možnost sběru dat ze všech připojených zařízení a senzorů, vzdálené přepínání výstupů i vzdálená konfigurace prostřednictvím protokolu MQTT ve službě mqtt.ats.pl a v mobilní aplikaci
Mnoho funkcí dostupných prostřednictvím výše uvedené služby, například nastavení reakcí a úloh (provádění akcí za určitých podmínek a v určitém čase) pokrývajících více zařízení
Zasílání oznámení e-mailem, prostřednictvím protokolu MQTT nebo SMS (pouze LTE varianta) v důsledku události
Možnost odesílání dat ze snímačů prostřednictvím protokolu Modbus TCP
Vzdálené ovládání z jednoho až více zařízení prostřednictvím UDP – užitečné jako implementace tlačítka přes internet
Synchronizace času s internetem (NTP)
Udržování stavu výstupů a čítačů energie až do obnovení napájení
Pohodlné funkce aktualizace a zálohování softwaru z webové stránky zařízení
Bezdrátové ovládání zařízení s firmwarem Tasmota
Mobilní aplikace
ZÁKLADNÍ SPECIFIKACE
Napájecí napětí: 8–58 V
Příkon: 0,5 W
PoE: ano, 802.3af, režim A pasivní s jumperem
Rozhraní: Ethernet 10/100Mbps, Wi-Fi (802.11n), LTE, nano SIM slot
Relé: 10 A, 250 VAC
Pracovní teplota: –20 až +85 °C
Rozměry: 106 × 79 × 38 mm
Hmotnost: 130 g
LAN ovladač se dodává s instalačním boxem na DIN lištu bez napájecího zdroje.
Napájení je možné dvěma způsoby - klasickým jack zdrojem nebo PoE injektorem .
Příklady použití a další informace naleznete v technické podpoře .
Výrobce poskytuje pro zobrazení stavů a ovládání přes Internet cloudovou službu MQTT. Díky této službě lze bez nastavení routování spínat výstupy nebo sledovat stavy LAN ovladače v místní síti , ale provoz služby nelze garantovat. V případě využití MQTT služby lze také použít mobilní aplikaci . Je dostupná pro zařízení se systémem Android a umožňuje ovládat výstupy a sledovat stav a hodnoty vstupů jednoduše přes telefon .
Přehled aktuálně podporovaných snímačů a zařízení
Analogové vstupy
Střídavé napětí: AC-meter
Střídavý proud: SCT-013-000, SCT-013-030
Stejnosměrný proud: ACS711EX_15, ACS711EX_30, ACS709_75, ACS711LC_12.5, ACS711LC_25, ACS711LC20, WCS1800, WCS6800, LA100P
Teplotní čidlo: PT1000 (s přídavným rezistorem)
Logické vstupy (digitální)
Magnetický senzor otevření dveří atd.
Infračervený snímač pohybu
Tlačítko pro ruční spínání s možností bistabilního režimu
Čítač impulzů z elektroměru nebo vodoměru
Čítač času mezi po sobě jdoucími resety vstupů pro měření, např. délky operací v průmyslových procesech
1Wire sběrnice
teplotní čidlo DS18B20
I2C sběrnice
Vlhkost, teplota, atmosférický tlak: BME280
Vlhkost, teplota: AM2301B, AHT20, AHT25, AM2320, HTS221
Pevné částice: SPS30, APM10, PM1, PM2,5, PM4, PM10
CO2: SCD40, ACD10
0,96" OLED displej
Sériový port
Senzor pevných částic SPS30 a SDS011
CO2: MH-Z16, MH-Z19
Fotovoltaické měniče Duraluxe
Ultrazvukový senzor vzdálenosti
2D snímač čárových kódů
Modbus RTU
Dvoucestné elektroměry Eastron: SDM120M, SDM72D-M, SDM630M, CHINT DTSU666 (měření výkonu, energie, napětí, proudu a dalších parametrů v závislosti na měřidle)
Solární nabíječky Epever Tracer
Fotovoltaické měniče Sofarsolar
Další zařízení a senzory prostřednictvím vlastní konfigurace
Modbus TCP
Řídicí jednotka Modbus dokáže číst senzory připojené k LAN ovladači (testováno se Siemens LOGO)
HTTP klient
Chytré zástrčky Wi-Fi s firmwarem Tasmota
Zobrazení údajů ze senzorů v obrazu z kamery
Ovládání relé pomocí Smart Relay
Popis produktu
Tinycontrol LAN ovladač v4.0 LTEVerze s vestavěným LTE modemem.
LAN ovladač s relé je jednoduché, univerzální a dostupné zařízení pro ovládání výstupů na základě informací z různých čidel. Slouží jako webový server, který zobrazuje různé druhy senzorů, a umožňuje dálkové ovládání výstupů.
Kromě toho je možné naprogramovat události a příslušná opatření ke splnění podmínek na některém z čidel. Vhodný pro mnoho aplikací muže být plánovač, který umožňuje zapnutí/vypnutí přístroje v určitý čas nebo na určité časové období. K dispozici jsou 3 výstupy PWM pro ovládání osvětlení nebo elektrického motoru.
Nový LAN ovladač v4.0 integruje všechny dosavadní zkušenosti s IoT do jednoho univerzálního zařízení. Představuje plynulé pokračování předchozí řady, nyní v praktičtější podobě.
Tři komunikační rozhraní:
Můžete používat kabelové připojení Ethernet , bezdrátové připojení Wi-Fi (802.11n), nebo obojí současně. K dispozici je také LTE připojení . LAN ovladač lze plně konfigurovat z webové stránky, která je k dispozici na vestavěném webovém serveru. Do zařízení je také možné posílat libovolné příkazy prostřednictvím protokolu HTTP (s vynecháním webové stránky) nebo MQTT (po konfiguraci připojení).
Porovnání verze 3.8 a 4.0:
Příklady použití:
Automatická regulace topení, když teplota klesne nebo stoupne mimo nastavenou mez
Zapnutí/vypnutí světel nebo jiných zařízení
Monitoring/ovládání solární elektrárny – napětí baterií, napětí a proud z FV panelů, výkon a výroba z měniče, spínání spotřebičů v závislosti na intenzitě oslunění panelů apod.
Regulace závlahy/detekce zatopení
Zabezpečení na základě PIR čidla nebo detekce otevření dveří/oken
Vzdálené sledování solárních regulátorů Sofarsolar připojených přes modbus sběrnici LAN ovladače
Hardware:
3 analogové vstupy s přepínatelným rozsahem - (2× 0–3,3 V nebo 58 V, 1× 0–5 V nebo 58 V), pro měření napětí stejnosměrného proudu, střídavého proudu (přídavné senzory), čidla provozního tlaku, termočlánky, čidla vzdálenosti, fotorezistory pro měření osvětlení a mnoho dalších
4 logické vstupy – jako stavový senzor pro monitorování otevření, infračervené senzory pohybu, pro tlačítko ručního spínání s možností bistabilního režimu, jako čítač impulzů z elektroměru, jako čítač času mezi po sobě jdoucími resety vstupů
1Wire a I2C vstup – až 8× DS18B20 teplotní čidlo, I2C pro připojení různých zařízení, např. čidel teploty a vlhkosti, čidel kvality vzduchu (PM), čidel pro měření CO2, OLED displeje s možností konfigurace zobrazovaného textu a dalších (viz seznam podporovaných senzorů níže)
UART rozhraní pro komunikaci s externími zařízeními přes sériový port
Sběrnice RS-485 pro podporu zařízení s protokolem Modbus RTU
1 relé (NC, NO, C), 10 A/250 V
1 tranzistorový výstup, poskytuje napájecí napětí na výstupu, k ovládání zařízení s proudovým odběrem do 0,6 A
4 tranzistorové (OC) výstupy pro spínací relé
3 výstupy PWM 1 Hz až 1 MHz
Měření teploty, vlhkosti a napájecího napětí na desce
Software:
Moderní a responzivní webové rozhraní
Možnost vlastní konfigurace stavového panelu, nahrání vlastního pozadí, výběr a umístění potřebných údajů a tlačítek
Dvě úrovně přístupu (přihlášení) – jako správce pro konfiguraci a jako uživatel pro zobrazení stavu
Plánovač (Scheduler) pro nastavení 50 naprogramovaných časových událostí
Rozšířená tabulka událostí s možností zadání 3 podmínek, včetně časových událostí z plánovače
Možnost konfigurace čtení z vlastních zařízení Modbus RTU – až 5 nestandardních zařízení
Hlídací pes (Watchdog) pro sledování a resetování zařízení s IP adresou
Moderní komunikační protokoly: SNMP, HTTP a MQTT
Podpora šifrovaných spojení TLS pro protokoly HTTP, SMTP, MQTT nebo SNMP v3
HTTP klient, který umožňuje konfigurovat a ovládat další zařízení – například ovládání Wi-Fi relé (Smart Relay) nebo zobrazování údajů ze senzorů v obrazu kamery (podporuje metody ověřování Basic Authentication a Digest Access Authentication)
Možnost sběru dat ze všech připojených zařízení a senzorů, vzdálené přepínání výstupů i vzdálená konfigurace prostřednictvím protokolu MQTT ve službě mqtt.ats.pl a v mobilní aplikaci
Mnoho funkcí dostupných prostřednictvím výše uvedené služby, například nastavení reakcí a úloh (provádění akcí za určitých podmínek a v určitém čase) pokrývajících více zařízení
Zasílání oznámení e-mailem, prostřednictvím protokolu MQTT nebo SMS (pouze LTE varianta) v důsledku události
Možnost odesílání dat ze snímačů prostřednictvím protokolu Modbus TCP
Vzdálené ovládání z jednoho až více zařízení prostřednictvím UDP – užitečné jako implementace tlačítka přes internet
Synchronizace času s internetem (NTP)
Udržování stavu výstupů a čítačů energie až do obnovení napájení
Pohodlné funkce aktualizace a zálohování softwaru z webové stránky zařízení
Bezdrátové ovládání zařízení s firmwarem Tasmota
Mobilní aplikace
ZÁKLADNÍ SPECIFIKACE
Napájecí napětí: 8–58 V
Příkon: 0,5 W
PoE: ano, 802.3af, režim A pasivní s jumperem
Rozhraní: Ethernet 10/100Mbps, Wi-Fi (802.11n), LTE, nano SIM slot
Relé: 10 A, 250 VAC
Pracovní teplota: –20 až +85 °C
Rozměry: 106 × 79 × 38 mm
Hmotnost: 130 g
LAN ovladač se dodává s instalačním boxem na DIN lištu bez napájecího zdroje.
Napájení je možné dvěma způsoby - klasickým jack zdrojem nebo PoE injektorem .
Příklady použití a další informace naleznete v technické podpoře .
Výrobce poskytuje pro zobrazení stavů a ovládání přes Internet cloudovou službu MQTT. Díky této službě lze bez nastavení routování spínat výstupy nebo sledovat stavy LAN ovladače v místní síti , ale provoz služby nelze garantovat. V případě využití MQTT služby lze také použít mobilní aplikaci . Je dostupná pro zařízení se systémem Android a umožňuje ovládat výstupy a sledovat stav a hodnoty vstupů jednoduše přes telefon .
Přehled aktuálně podporovaných snímačů a zařízení
Analogové vstupy
Střídavé napětí: AC-meter
Střídavý proud: SCT-013-000, SCT-013-030
Stejnosměrný proud: ACS711EX_15, ACS711EX_30, ACS709_75, ACS711LC_12.5, ACS711LC_25, ACS711LC20, WCS1800, WCS6800, LA100P
Teplotní čidlo: PT1000 (s přídavným rezistorem)
Logické vstupy (digitální)
Magnetický senzor otevření dveří atd.
Infračervený snímač pohybu
Tlačítko pro ruční spínání s možností bistabilního režimu
Čítač impulzů z elektroměru nebo vodoměru
Čítač času mezi po sobě jdoucími resety vstupů pro měření, např. délky operací v průmyslových procesech
1Wire sběrnice
teplotní čidlo DS18B20
I2C sběrnice
Vlhkost, teplota, atmosférický tlak: BME280
Vlhkost, teplota: AM2301B, AHT20, AHT25, AM2320, HTS221
Pevné částice: SPS30, APM10, PM1, PM2,5, PM4, PM10
CO2: SCD40, ACD10
0,96" OLED displej
Sériový port
Senzor pevných částic SPS30 a SDS011
CO2: MH-Z16, MH-Z19
Fotovoltaické měniče Duraluxe
Ultrazvukový senzor vzdálenosti
2D snímač čárových kódů
Modbus RTU
Dvoucestné elektroměry Eastron: SDM120M, SDM72D-M, SDM630M, CHINT DTSU666 (měření výkonu, energie, napětí, proudu a dalších parametrů v závislosti na měřidle)
Solární nabíječky Epever Tracer
Fotovoltaické měniče Sofarsolar
Další zařízení a senzory prostřednictvím vlastní konfigurace
Modbus TCP
Řídicí jednotka Modbus dokáže číst senzory připojené k LAN ovladači (testováno se Siemens LOGO)
HTTP klient
Chytré zástrčky Wi-Fi s firmwarem Tasmota
Zobrazení údajů ze senzorů v obrazu z kamery
Ovládání relé pomocí Smart Relay
Přes veškerou snahu zajistit co nejpřesnější popis, obrázky a technické parametry produktů nemůžeme zaručit, že uváděná data odpovídají skutečnosti. Řada výrobců si vyhrazuje právo změny některých parametrů či vlastností bez předchozího upozornění. Potřebujete-li ujištění o určitých parametrech produktu nebo v případě pochybností, kontaktujte prosím svého obchodníka. Pozdější reklamace vlastností je zbytečnou komplikací pro obě strany.
