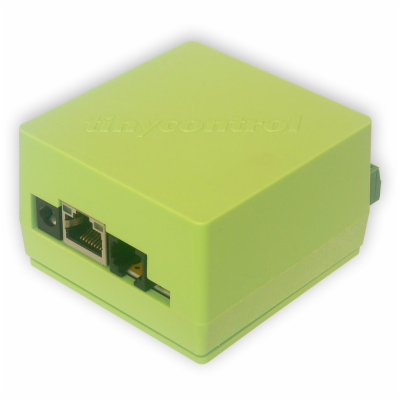

TINYCONTROL LAN ovladač s relé v3.9
TINYCONTROL LAN ovladač s relé v3.9
1700 Kč
1405 Kč bez DPH
Dostupnost: Skladem v eshopu 🛈
Part no.: LK3.9
Kód produktu: 25236424
Výrobce: TINYCONTROL
Váha: 0,1 kg
Záruka: 26 měsíců
Popis produktu
LAN ovladač s relé je jednoduché, univerzální a dostupné zařízení pro ovládání výstupů na základě informací z různých čidel. Slouží jako webový server, který zobrazuje různé druhy senzorů, a umožňuje dálkové ovládání výstupů.
Kromě toho je možné naprogramovat události a příslušná opatření ke splnění podmínek na některém z čidel. Vhodný pro mnoho aplikací muže být plánovač, který umožňuje zapnutí/vypnutí přístroje v určitý čas nebo na určité časové období. K dispozici jsou 4 výstupy PWM pro ovládání osvětlení nebo elektrického motoru.
LK3.9 je pokračováním řady v3.5. Má stejný API a je doporučen pro typické monitorovací a automatizační aplikace v IT prostředí. Tato verze je vybavena rychlejším procesorem ARM 32F407 . Nabízí stejné funkce, ale používá odlišnou sérii firmwaru od verze v3.5.
Zařízení je vybaveno vestavěným webovým serverem (podobně jako všechny verze LK) pro prohlížení naměřených hodnot a konfiguraci nastavení prostřednictvím webového prohlížeče.
Komunikační rozhraní:
Můžete používat kabelové připojení Ethernet nebo bezdrátové připojení Wi-Fi 2,4 GHz (802.11n). LAN ovladač lze plně konfigurovat z webové stránky, která je k dispozici na vestavěném webovém serveru. Do zařízení je také možné posílat libovolné příkazy prostřednictvím protokolu HTTP (s vynecháním webové stránky) nebo MQTT (po konfiguraci připojení).
Základní vlastnosti:
2 analogové vstupy s přepínatelným ziskem – Měření napětí od 1 mV do 33 V, stejnosměrného proudu, střídavého proudu (přídavné senzory), termočlánky, snímače vzdálenosti, fotorezistory pro měření osvětlení a mnoho dalších.
2 analogové vstupy s přepínatelným ziskem – Měření napětí od 1 mV do 55 V, stejnosměrného proudu, střídavého proudu (přídavné senzory), tlakových čidel, termočlánků, senzorů vzdálenosti, fotorezistorů pro měření světla a dalších.
2 analogové vstupy do 3,3 V – pro měření napětí a proudu (stejnosměrného a střídavého pomocí přídavných senzorů) a převodníky 4–20 mA
Sběrnice I2C pro připojení senzorů přes konektor RJ-12: podporuje širokou škálu senzorů I2C a DS18B20 přes sběrnici 1-Wire.
4 logické vstupy – jako stavové senzory pro monitorování dveří, infračervené senzory pohybu, tlačítka pro ruční spínání s možností bistabilního režimu, čítače impulsů pro měřiče energie a časovače pro resetování vstupů.
1 relé (NC, NO, C)
1 tranzistorový výstup, poskytuje napájecí napětí na výstupu, k ovládání zařízení s proudovým odběrem do 0,5 A
4 tranzistorové (OC) výstupy pro spínací relé
4 výstupy PWM (50 Hz až 100 kHz)
UART rozhraní pro komunikaci s externími zařízeními přes sériový port
Sběrnice pro převodník RS485 - MODBUS RTU (nutná přídavná deska): umožňuje čtení předem nakonfigurovaných zařízení a nastavení konfigurace pro čtení libovolného zařízení pomocí protokolu Modbus.
Měření teploty a napájecího napětí na desce
Ethernetová komunikace (10/100Mb) s podporou PoE 802.3af.
Správa prostřednictvím webového rozhraní.
Bezdrátové ovládání zařízení s firmwarem Tasmota
Příklady použití:
Automatická regulace topení, když teplota klesne nebo stoupne mimo nastavenou mez.
Automatizované ovládání světel nebo zařízení na základě časového plánu nebo vzdálených příkazů.
Monitoring/ovládání solární elektrárny – Sledování výkonu solárních panelů, větrné turbíny, základní řízení nabíjení baterií, měření spotřeby stejnosměrného proudu, měření spotřeby střídavé energie a výroby střídače.
Zemědělství – Cyklická regulace krmítek a dalších zařízení v chovu zvířat, zavlažovací systémy.
Monitorování napětí baterií, napájecích zdrojů a výpadků napájení ze sítě.
Hlídací pes ISP pro monitorování připojení k síti Ethernet a resetování zařízení.
Odesílání vstupních stavů a parametrů prostředí překrytých obrazem IP kamery (např. Dahua).
Monitorování provozu tepelných čerpadel s prezentací dat na internetových grafech.
Monitorování napájecího napětí a automatické přepínání na záložní zdroje.
Vzdálené monitorování spotřeby energie prostřednictvím měřičů Modbus nebo pulzních vstupů.
Síťový (kabelový nebo bezdrátový) přenos příkazů mezi více zařízeními LK.
ZÁKLADNÍ SPECIFIKACE
Napájecí napětí: DC 8–55 V
Příkon: 0,5 W
PoE: ano, 802.3af v režimu A; pasivní režim B s propojkou
Rozhraní: Ethernet 10/100 Mb/s, Wi-Fi 2,4 GHz 802.11n, RS-485 Modbus RTU
Napájecí výstup pro zařízení Modbus: 12 V/ 200 mA
Pracovní teplota: -20 až +85 °C
Rozměry: 79 × 66 × 40 mm
Hmotnost: 90 g
Přehled aktuálně podporovaných snímačů a zařízení
Analogové vstupy
Střídavé napětí: AC-meter
Střídavý proud: SCT013-000, SCT-013-03
Stejnosměrný proud: ACS711EX_15, ACS711EX_30, ACS709_75, ACS711LC_12, ACS711LC_25, ACS711LC20, WCS1800
Teplotní čidlo: PT1000 (s přídavným rezistorem)
Senzor zaplavení (voda)
Logické vstupy
Magnetický senzor dveří
Měřič energie s pulzními výstupy
Dešťový senzor s pulzními výstupy
1Wire sběrnice
teplotní čidlo DS18B20
I2C sběrnice
Senzory vlhkosti: BME280, AM2320, HTS221, AM2301B, AHT20, AHT25
Senzory částic: SPS30, APM10 (PM1, PM2,5, PM4, PM10)
Senzory CO2: SCD40, ACD10
Displej OLED: 0,96"
Sériový port
Modul GSM
Senzory částic SPS30 a SDS011
Senzory CO2: MH-Z16, MH-Z19
Fotovoltaické střídače: Duraluxe
Ultrazvukové snímače vzdálenosti
Snímače 2D a čárových kódů
Čtečky RFID
Modbus (přes převodník RS485)
Obousměrné měřiče energie: SDM120M, SDM630M, SDM72D-M, Chint DTSU666
Profesionální snímač parametrů vody: RDO-PRO-X
Solární nabíječky: Epever Tracer
Fotovoltaické střídače: Sofarsolar a GTIL
Řídicí jednotka chlazení Danfoss: EKC 202C
Modbus TCP
Řídicí jednotka Modbus dokáže číst senzory připojené k LAN ovladači (testováno se Siemens LOGO)
HTTP klient
Chytré zástrčky Wi-Fi s firmwarem Tasmota.
Zobrazení údajů ze senzorů na snímcích z IP kamer.
