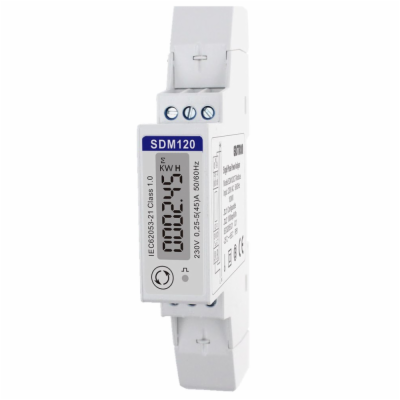

Tinycontrol SDM120M elektroměr Modbus pro LAN ovladač v3
Tinycontrol SDM120M elektroměr Modbus pro LAN ovladač v3
1151 Kč
951 Kč bez DPH
Dostupnost: Skladem v eshopu 🛈
Part no.: SDM120Modbus
Kód produktu: 22068183
Výrobce: EASTRON
Váha: 0,1 kg
Záruka: 26 měsíců
Popis produktu
Jednofázový elektroměr SDM120M Modbus s RS485 rozhraním a podsvíceným LCD displejem , který zobrazuje důležité informace.
nově podporován přímo na sériovém rozhraní (UART) LAN ovladače od firmwaru 1.51
měří 14 parametrů a umožňuje měření ve zpětném směru, což je vhodné pro GridFree a jiné fotovoltaické systémy.
komunikace přes UART-RS485 převodník (viz. schéma zapojení)
piny RE a DE spojte dohromady s PIN8 na konektoru IDC1
piny 6 (A) a 7 (B) slouží pro připojení k elektroměru SDM120M na svorky 9 (B) a 10 (A)
montáž na DIN lištu
Schéma zapojení:
ZÁKLADNÍ SPECIFIKACE
Jmenovité napětí: AC 230 V
Pracovní rozsah napětí: AC 176-276 V
Frekvence: 50/60 Hz
Proud (I b ): 5 A
Max. proud (I max ): 45 A
Min. proud (I min ): 0,25 A
Příklad zapojení:
Data z elektroměru:
Popis produktu
Tinycontrol SDM120MJednofázový elektroměr SDM120M Modbus s RS485 rozhraním a podsvíceným LCD displejem , který zobrazuje důležité informace.
nově podporován přímo na sériovém rozhraní (UART) LAN ovladače od firmwaru 1.51
měří 14 parametrů a umožňuje měření ve zpětném směru, což je vhodné pro GridFree a jiné fotovoltaické systémy.
komunikace přes UART-RS485 převodník (viz. schéma zapojení)
piny RE a DE spojte dohromady s PIN8 na konektoru IDC1
piny 6 (A) a 7 (B) slouží pro připojení k elektroměru SDM120M na svorky 9 (B) a 10 (A)
montáž na DIN lištu
Schéma zapojení:
ZÁKLADNÍ SPECIFIKACE
Jmenovité napětí: AC 230 V
Pracovní rozsah napětí: AC 176-276 V
Frekvence: 50/60 Hz
Proud (I b ): 5 A
Max. proud (I max ): 45 A
Min. proud (I min ): 0,25 A
Příklad zapojení:
Data z elektroměru:
