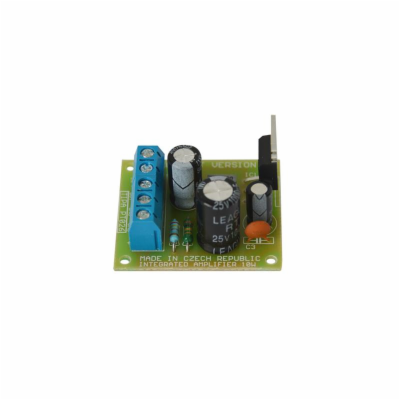

Stavebnice TIPA PT026M Integrovaný zesilovač 10W
Stavebnice TIPA PT026M Integrovaný zesilovač 10W
Popis produktu
Stavebnice integrovaného 10W zesilovače o velmi malých rozměrech. Plošné spoje byly navrhnuty tak, aby bylo možno spojit dva monofonní kanály do jednoho stereofonního zesilovače. Pokud jste si zakoupili PT026M a nakonec jste se rozhodli pro stereo verzi, stačí dokoupit ještě jednu PT026M. PT026S obsahuje součástky a spoje pro oba dva kanály. Díky obyčejnému nesymetrickému napájení lze toto zařízení využít rovněž jako zesilovač do auta napájený z 12-ti volté baterie, použitý obvod TDA2003 je odolný proti napěťovým špičkám vznikajícím při startování motoru. Obsahuje ochranu proti přepětí, přehřátí a zkratu na výstupu. Základní údaje Napájecí napětí: 8 - 18 V Proudový odběr: max 0.5 A na kanál při 18 V a Rz 4R Frekvenční rozsah: 40 Hz - 15 kHz Zkreslení: 0.15% při f = 1kHz, Pout = 7.5W Vstupní citlivost: 50 mV Vstupní impedance: 150k Výstupní impedance: min 1.6R Výstupní výkon: Rz = 2R, Pout = 10W; Rz = 4R, Pout = 6W Rozměry DPS: 35.6 x 39.4 mm Podrobnější informace a podpora stavebnic TIPA na http://stavebnice.tipa.eu
Popis produktu
Stavebnice TIPA PT026M Integrovaný zesilovač 10WStavebnice integrovaného 10W zesilovače o velmi malých rozměrech. Plošné spoje byly navrhnuty tak, aby bylo možno spojit dva monofonní kanály do jednoho stereofonního zesilovače. Pokud jste si zakoupili PT026M a nakonec jste se rozhodli pro stereo verzi, stačí dokoupit ještě jednu PT026M. PT026S obsahuje součástky a spoje pro oba dva kanály. Díky obyčejnému nesymetrickému napájení lze toto zařízení využít rovněž jako zesilovač do auta napájený z 12-ti volté baterie, použitý obvod TDA2003 je odolný proti napěťovým špičkám vznikajícím při startování motoru. Obsahuje ochranu proti přepětí, přehřátí a zkratu na výstupu. Základní údaje Napájecí napětí: 8 - 18 V Proudový odběr: max 0.5 A na kanál při 18 V a Rz 4R Frekvenční rozsah: 40 Hz - 15 kHz Zkreslení: 0.15% při f = 1kHz, Pout = 7.5W Vstupní citlivost: 50 mV Vstupní impedance: 150k Výstupní impedance: min 1.6R Výstupní výkon: Rz = 2R, Pout = 10W; Rz = 4R, Pout = 6W Rozměry DPS: 35.6 x 39.4 mm Podrobnější informace a podpora stavebnic TIPA na http://stavebnice.tipa.eu
Přes veškerou snahu zajistit co nejpřesnější popis, obrázky a technické parametry produktů nemůžeme zaručit, že uváděná data odpovídají skutečnosti. Řada výrobců si vyhrazuje právo změny některých parametrů či vlastností bez předchozího upozornění. Potřebujete-li ujištění o určitých parametrech produktu nebo v případě pochybností, kontaktujte prosím svého obchodníka. Pozdější reklamace vlastností je zbytečnou komplikací pro obě strany.
