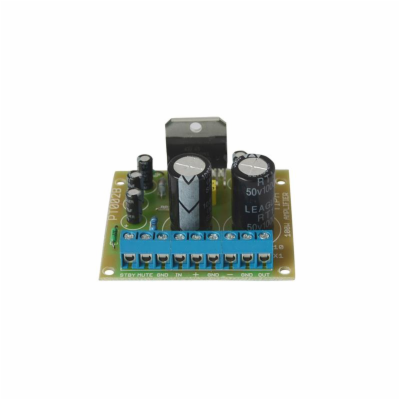

Stavebnice TIPA PT005 Zesilovač 100W s TDA7293
Stavebnice TIPA PT005 Zesilovač 100W s TDA7293
Popis produktu
Stavebnice kvalitního mono Hi-Fi zesilovače pracujícího ve třídě AB. Díky svým malým rozměrům, ochranám proti zkratu na výstupu, přehřátí a možnosti připevnění přímo ke kovové skříni (nutno integrovaný obvod odizolovat, na jeho chladicí ploše je záporná větev napájecího napětí. Při spojení s uzemněným chladičem by došlo ke zkratu a destrukci obvodu) najde své využití jistě na mnoha místech. Proudové rázy do reproduktoru při zapnutí a vypnutí zesilovače jsou u použitého obvodu minimální. Hlavní předností TDA7293 oproti TDA7294 je možnost symetrického napájení až 50V, což se odrazí na vyšším výkonu. (U TDA 7294 se uvádí hudební výkon 100W, u TDA7293 je to 100W sinusový, přeloženo do srozumitelného jazyka, výkon tohoto zesilovače je o cca 1/3 vyšší než, je tomu u PT002B využívající obvod TDA7294. Napájecí napětí +/- 12 až 50V Vstupní / výstupní impedance = 100kohm / min 4ohm Výstupní výkon při napájení +/-29V - Rz=8ohm, 70W; Rz=4ohm, 100W. Zkreslení při výkonu 5W - 0,005% Vstupní citlivost 650mV Frekvenční rozsah (-3dB) 0,02 - 100kHz Rozměry DPS: 58,5x52mm Podrobnější informace a podpora stavebnic TIPA na http://stavebnice.tipa.eu
Popis produktu
Stavebnice TIPA PT005 Zesilovač 100W s TDA7293Stavebnice kvalitního mono Hi-Fi zesilovače pracujícího ve třídě AB. Díky svým malým rozměrům, ochranám proti zkratu na výstupu, přehřátí a možnosti připevnění přímo ke kovové skříni (nutno integrovaný obvod odizolovat, na jeho chladicí ploše je záporná větev napájecího napětí. Při spojení s uzemněným chladičem by došlo ke zkratu a destrukci obvodu) najde své využití jistě na mnoha místech. Proudové rázy do reproduktoru při zapnutí a vypnutí zesilovače jsou u použitého obvodu minimální. Hlavní předností TDA7293 oproti TDA7294 je možnost symetrického napájení až 50V, což se odrazí na vyšším výkonu. (U TDA 7294 se uvádí hudební výkon 100W, u TDA7293 je to 100W sinusový, přeloženo do srozumitelného jazyka, výkon tohoto zesilovače je o cca 1/3 vyšší než, je tomu u PT002B využívající obvod TDA7294. Napájecí napětí +/- 12 až 50V Vstupní / výstupní impedance = 100kohm / min 4ohm Výstupní výkon při napájení +/-29V - Rz=8ohm, 70W; Rz=4ohm, 100W. Zkreslení při výkonu 5W - 0,005% Vstupní citlivost 650mV Frekvenční rozsah (-3dB) 0,02 - 100kHz Rozměry DPS: 58,5x52mm Podrobnější informace a podpora stavebnic TIPA na http://stavebnice.tipa.eu
