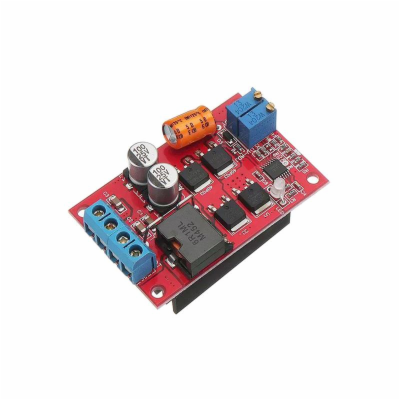

Solární regulátor MPPT modul 9-12-24V 5A, MPPT-V08A s IO CN3722
Solární regulátor MPPT modul 9-12-24V 5A, MPPT-V08A s IO CN3722
Popis produktu
Modul MPPT regulátoru pro solární systémy 9–24V s bateriemi Li-Ion, Li-Pol, Ni-MH nebo Pb s max. nabíjecím proudem 5A. MPPT regulátor obsahuje měnič, který upraví V-A charakteristiku mapájecího zdroje(solární panel, větrná elektrárna apod.) na úroveň, která je nejvhodnější pro nabíjení připojené baterie. Tím je dosaženo nejnižších ztrát a nejlepší využití energie ze zdroje. Při použití olověné baterie 12V lze připojit FV panel o výkonu až 60W. Technické parametry: - vstupní napětí: 8–28VDC - výstupní napětí: 5–26VDC - Pb baterie: 12/24V - Lithiové baterie: 7,2/10,8/14,4V - Ni-Cd, Ni-MH baterie: 7,2–14,4V - způsob nabíjení: automatické 3 stupňové - účinnost 93% - vlastní spotřeba 3mA - max.nabíjecí proud: 5A (daný drátovým odporem na regulátoru) - ochrany: proti přepólování, zkratu, protizpětnému proudu do panelů Nastavení: 1) Na regulátoru nastavte trimr „MPPT“ do krajní polohy ve směru hodinových ručiček a trimr „charge“ do krajní polohy proti směru hodinových ručiček. 2) Připojte solární panel (zajištěte standardní světelné podmínky) nebo náhradní zdroj s napětím, které generuje FV panel (18V pro panely se systémovým napětím 12V) a otáčejte trimrem MPPT proti směruhod.ručiček, dokud se na výstupu neobjeví napětí (LED začne blikat modře) 3) Připojte nenabitou baterii přes A-metr a nastavte trimr „charge“ ve směru hod. ručiček do polohy, při které teče do baterie proud. LED začne blikat červeně. 4) Trimrem MPPT nastavte bod, kdy do baterie teče nejvyšší proud. Tento krok je nutno uskutečnit s osvětleným solárním panelem, který bude s soustavě použitý, aby se vytvořili reálné pracovní podmínky. 5) Nyní připojte zcela nabitou baterii a trimrem „charge“ otáčejte proti směru hod.ručiček do okamžiku, kdy se přeruší nabíjecí proud. Tímto je zaručená ochrana proti přebití. Pokyny pro nastavení např.zde: https://robotzero.one/5a-mppt-charger-instructions/ Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
Popis produktu
Modul MPPT regulátoru pro solární systémy 9–24V s bateriemi Li-Ion, Li-Pol, Ni-MH nebo Pb s max. nabíjecím proudem 5A. MPPT regulátor obsahuje měnič, který upraví V-A charakteristiku mapájecího zdroje(solární panel, větrná elektrárna apod.) na úroveň, která je nejvhodnější pro nabíjení připojené baterie. Tím je dosaženo nejnižších ztrát a nejlepší využití energie ze zdroje. Při použití olověné baterie 12V lze připojit FV panel o výkonu až 60W. Technické parametry: - vstupní napětí: 8–28VDC - výstupní napětí: 5–26VDC - Pb baterie: 12/24V - Lithiové baterie: 7,2/10,8/14,4V - Ni-Cd, Ni-MH baterie: 7,2–14,4V - způsob nabíjení: automatické 3 stupňové - účinnost 93% - vlastní spotřeba 3mA - max.nabíjecí proud: 5A (daný drátovým odporem na regulátoru) - ochrany: proti přepólování, zkratu, protizpětnému proudu do panelů Nastavení: 1) Na regulátoru nastavte trimr „MPPT“ do krajní polohy ve směru hodinových ručiček a trimr „charge“ do krajní polohy proti směru hodinových ručiček. 2) Připojte solární panel (zajištěte standardní světelné podmínky) nebo náhradní zdroj s napětím, které generuje FV panel (18V pro panely se systémovým napětím 12V) a otáčejte trimrem MPPT proti směruhod.ručiček, dokud se na výstupu neobjeví napětí (LED začne blikat modře) 3) Připojte nenabitou baterii přes A-metr a nastavte trimr „charge“ ve směru hod. ručiček do polohy, při které teče do baterie proud. LED začne blikat červeně. 4) Trimrem MPPT nastavte bod, kdy do baterie teče nejvyšší proud. Tento krok je nutno uskutečnit s osvětleným solárním panelem, který bude s soustavě použitý, aby se vytvořili reálné pracovní podmínky. 5) Nyní připojte zcela nabitou baterii a trimrem „charge“ otáčejte proti směru hod.ručiček do okamžiku, kdy se přeruší nabíjecí proud. Tímto je zaručená ochrana proti přebití. Pokyny pro nastavení např.zde: https://robotzero.one/5a-mppt-charger-instructions/ Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
