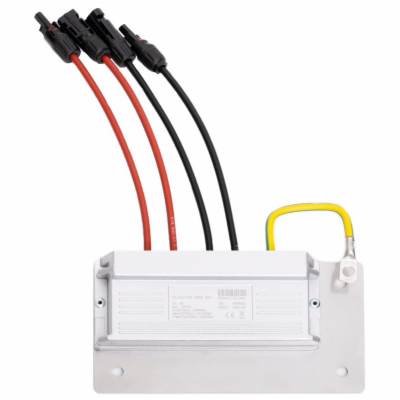

Solarmi OSPD20 svodič přepětí, venkovní T1+T2 2+0, 1010 Vdc, 30A, CE
Solarmi OSPD20 svodič přepětí, venkovní T1+T2 2+0, 1010 Vdc, 30A, CE
3336 Kč
2757 Kč bez DPH
Dostupnost: Skladem v eshopu 🛈
Part no.: OSPD20
Kód produktu: 24836821
Výrobce: Xtend Solarmi
Váha: 1 kg
Záruka: 26 měsíců
Popis produktu
Svodič přepětí určený pro ochranu fotovoltaických zařízení . Vlastní konstrukce je s ohledem na povětrnostní podmínky a způsob montáže z hliníkové slitiny (stejný materiál jako nosné profily PV panelů – nehrozí vznik elektrochemické koroze) s hermeticky zalitými vnitřními obvody v polyuretanové hmotě s interním plnivem potlačujícím hoření.
Jednotka je s ohledem na snadnou implementaci do stringu realizována jako průchozí - oba póly stringu se připojí do jednotky a oba z nich také vystupují. Spojení je realizováno klasickými MC4 konektory (na vstupu s integrovanou pojistkou) a vodiči s o průřezy 6 mm 2 (v některých verzích i 10 mm 2 ) s dvojitou izolací a barevným rozlišením.
Připojení PE vodiče nebo spojení s prvky LPS je řešeno na vlastním šasi krabičky pomocí šroubu M10 (M8) přes nalisované oko na slaněném vodiči >16 mm 2 nebo přímo přes T-šroub propojením s nosnou konstrukcí/svodem LPS, případně v kombinaci.
Vlastní SPD jednotka je třídy T1 + T2 , kdy vzhledem k nadstandardní svodové odolnosti (12/25 kA) je možná aplikace i na středy s méně jak 4 svody (dle ČSN EN 51643-32).
Poznámka:
Vzhledem ke specifické konstrukci a umístění je nutné po každém přerušení integrované pojistky (vlivem zapůsobení SPD) provést měření reziduálního proudu při max. provozním napětí. V případě, že je vyšší než maximální výrobcem udaná hodnota, je nutné vyměnit celý modul SPD. Indikace přerušení pojistky je nepřítomnost napětí na okruhu stringu za SPD modulem.
Vlastnosti:
Vhodné pro síť DC
Zkratová odolnost I SCPV : 10 kA
Napěťová ochranná hladina při In Up a :
Pouzdro z hliníkové slitiny
Klasifikace dle ČSN EN 61643-11 ed. 2 a ČSN EN 61643-31, T1+T2
ZÁKLADNÍ SPECIFIKACE
Provedení: Typ 1: 2+0 (1 pár 6 mm 2 vstup + 1 pár 6 mm 2 výstup)
Max. provozní napětí mezi L+ a L-: 1010 V DC
Jmenovitý zatěžovací proud: 30 A
Připojovací vodiče: MC4, délka: 25 cm, průřez: 6/10 mm 2
Doba odezvy t a :
Krytí: IP67
Rozměry: 234 × 126 × 34,4 mm
Provozní teplota: -40 až +85 °C
Popis produktu
Xtend Solarmi OSPD20Svodič přepětí určený pro ochranu fotovoltaických zařízení . Vlastní konstrukce je s ohledem na povětrnostní podmínky a způsob montáže z hliníkové slitiny (stejný materiál jako nosné profily PV panelů – nehrozí vznik elektrochemické koroze) s hermeticky zalitými vnitřními obvody v polyuretanové hmotě s interním plnivem potlačujícím hoření.
Jednotka je s ohledem na snadnou implementaci do stringu realizována jako průchozí - oba póly stringu se připojí do jednotky a oba z nich také vystupují. Spojení je realizováno klasickými MC4 konektory (na vstupu s integrovanou pojistkou) a vodiči s o průřezy 6 mm 2 (v některých verzích i 10 mm 2 ) s dvojitou izolací a barevným rozlišením.
Připojení PE vodiče nebo spojení s prvky LPS je řešeno na vlastním šasi krabičky pomocí šroubu M10 (M8) přes nalisované oko na slaněném vodiči >16 mm 2 nebo přímo přes T-šroub propojením s nosnou konstrukcí/svodem LPS, případně v kombinaci.
Vlastní SPD jednotka je třídy T1 + T2 , kdy vzhledem k nadstandardní svodové odolnosti (12/25 kA) je možná aplikace i na středy s méně jak 4 svody (dle ČSN EN 51643-32).
Poznámka:
Vzhledem ke specifické konstrukci a umístění je nutné po každém přerušení integrované pojistky (vlivem zapůsobení SPD) provést měření reziduálního proudu při max. provozním napětí. V případě, že je vyšší než maximální výrobcem udaná hodnota, je nutné vyměnit celý modul SPD. Indikace přerušení pojistky je nepřítomnost napětí na okruhu stringu za SPD modulem.
Vlastnosti:
Vhodné pro síť DC
Zkratová odolnost I SCPV : 10 kA
Napěťová ochranná hladina při In Up a :
Pouzdro z hliníkové slitiny
Klasifikace dle ČSN EN 61643-11 ed. 2 a ČSN EN 61643-31, T1+T2
ZÁKLADNÍ SPECIFIKACE
Provedení: Typ 1: 2+0 (1 pár 6 mm 2 vstup + 1 pár 6 mm 2 výstup)
Max. provozní napětí mezi L+ a L-: 1010 V DC
Jmenovitý zatěžovací proud: 30 A
Připojovací vodiče: MC4, délka: 25 cm, průřez: 6/10 mm 2
Doba odezvy t a :
Krytí: IP67
Rozměry: 234 × 126 × 34,4 mm
Provozní teplota: -40 až +85 °C
