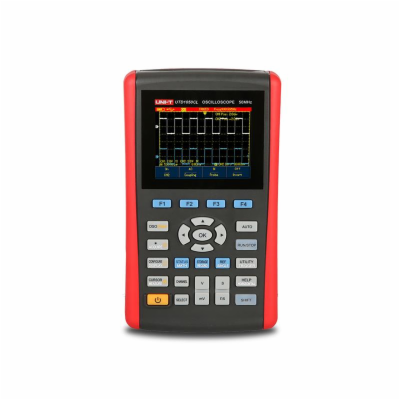

Osciloskop UNI-T UTD1050CL
Osciloskop UNI-T UTD1050CL
7938 Kč
6560 Kč bez DPH
Dostupnost: Skladem, dodání do 3 dnů 🛈
Kód produktu: 23721296
Výrobce: UNI-T
Popis produktu
Přístroj UTD1050CL kombinuje v jednom pouzdře ruční jednokanálový osciloskop a multimetr. Nabízí vynikající parametry a řadu pokročilých funkcí a navíc uživatelskou přívětivost, pro kterou je vhodný i pro práce v externím prostředí. Šířka pásma osciloskopu je až do 50MHz při vzorkování 200MSa/s. Jeho výkonné spouštěcí a analytické funkce usnadňují získávání a analýzu křivek, 22 parametrů signálu může měřit zcela automaticky. Multimetr umožňuje měřit DC a AC napětí a proudy, odpor a kapacitu. Přístroj má vestavěný barevný LCD displej s úhlopříčkou 3,5palců s rozlišením 320 x 240 pixelů. Displej je dobře čitelný i na silném světle. V režimu multimetru je maximální hodnota na displeji ±3999. Napájení přístroje je ze zabudovaného Li-ion akumulátoru nebo z AC/DC adaptéru 9V/4A. Vzhledem k tomu, že design přístroje je založen na ovládání tradičních přístrojů, mohou uživatelé používat tyto přístroje, aniž by museli trávit značný čas učením a seznamováním se s ovládáním. Přístroj je certifikován pro rozsah vstupního napětí 150V v CAT II (dělič sondy 1:1) a vstupní napětí 300V v CAT II (dělič sondy 1:10). Parametry produktu : Osciloskop - šířka pásma: 50MHz - počet analogových kanálů: 1 - vzorkování: 200MS/s - max. hloubka paměti: 12kpts - rozlišení A/D převodníku: 8 bit - rozsah časové základny: 5ns/div až 50s/div - vstupní vazba: (1M?±2%)//(21pF±3pF) - verikální osa: 5mV/div - 20V/div (1M?) - náběžná hrana: ? 7ns - spouštění: Edge, pulse, video - automatické měření: peak-to-peak, amplitude, maximum, minimum, top, bottom, mean, average, root mean square, overshoot, preshoot, frequency, cycle, rising time, falling time, positive pulse, negative pulse, positive duty ratio, negative duty ratio, rise delay, fall delay - FFT: Hanning, Hamming, Blackman-Harris, Rectangular - ukládání do interní paměti: 10 skupin křivek, 10 režimů nastavení - ukládání do USB: 10 skupin křivek, 10 skupin rozhraní Multimetr - měřicí rozsahy DC napětí: 400mV / 4V / 40V / 400V; přesnost ±(1%+5) - měřicí rozsahy AC napětí (40Hz až 400Hz): 400mV / 4V / 40V / 400V; přesnost ±(1,2%+5) - měřicí rozsahy DC proud: 350µA; přesnost ±(1,2%+5); 40mA / 400mA; přesnost ±(1%+5); pro 6A (s převodníkem UT-M07 do 10A) přesnost ±(1,5%+5) - měřicí rozsahy AC proud (40Hz až 400Hz): 350µA; přesnost ±(2%+5); 40mA / 400mA; přesnost ±(1,5%+5); pro 6A (s převodníkem UT-M07 do 10A); přesnost ±(2,5%+5) - měřicí rozsahy odporu: 400? / 4k? / 40k? / 400k? / 4M?; přesnost ±(1,2%+5); pro 40M? přesnost ±(1,5%+5); - měřicí rozsahy kapacity: 51,2nF / 512nF / 5,12µF / 51,2µF /100µF; přesnost ±(3%+5) - měření diod a kontinuity obvodů: ano - režim přepínání rozsahů: automatický / ruční - zobrazení a záznam křivky trendu změn napětí, proudu, odporu Technické parametry : - napájení: 100V-240V AC, 45 až 440Hz, CAT II, příkon - standardní rozhraní: 1 x mini USB - akumulátor: Li-ion 7,4V/3600mA - práce na akumulátor: 8 hod - displej: 3,5 palců, 800 x 480 pixelů - kalibrace: doporučeno 1 x ročně - krytí IP: IP2X - pracovní teplota okolí: 0°C až +40°C - skladovací teplota: -20°C až +60°C - pracovní vlhkost okolí: +10? až +30?: ?90% ± 5%RH, +30? až +40?: ?60% ±5%RH - pracovní nadmořská výška: max. 3000m n.m. - nepracovní (skladovací) nadmořská výška: 5000m n.m. - hmotnost čistá: 0,9 kg - hmotnost hrubá: 2,3 kg - rozměry: 199 x 118 x 49mm Obsah balení : - přístroj UTD1050CL: 1 ks - sonda s kabelem 1,2m a s přepínatelným děličem 1x,10x (UT-H03): 1 ks - modul převodníku proud (10A) / napětí (UT-M07): 1 ks - DC adaptér 100 až 240 V AC rms, 45 až 440Hz,CAT II: 1 ks - kabel USB-Host / mini USB (UT-D17): 1ks - uživatelský manuál: 1 ks Balení pro velkoodběratele : - standardní množství na karton: 2ks - standardní rozměry kartonu: 305 x 190 x 330 mm - hrubá hmotnost kartonu: cca 3,3 kg VÝROBCE : UNI-TREND www.uni-t.cz aktualizace softwaru: https://instruments.uni-trend.com/EU-EN/handheldoscilloscopes/utd1000l.html
Popis produktu
Přístroj UTD1050CL kombinuje v jednom pouzdře ruční jednokanálový osciloskop a multimetr. Nabízí vynikající parametry a řadu pokročilých funkcí a navíc uživatelskou přívětivost, pro kterou je vhodný i pro práce v externím prostředí. Šířka pásma osciloskopu je až do 50MHz při vzorkování 200MSa/s. Jeho výkonné spouštěcí a analytické funkce usnadňují získávání a analýzu křivek, 22 parametrů signálu může měřit zcela automaticky. Multimetr umožňuje měřit DC a AC napětí a proudy, odpor a kapacitu. Přístroj má vestavěný barevný LCD displej s úhlopříčkou 3,5palců s rozlišením 320 x 240 pixelů. Displej je dobře čitelný i na silném světle. V režimu multimetru je maximální hodnota na displeji ±3999. Napájení přístroje je ze zabudovaného Li-ion akumulátoru nebo z AC/DC adaptéru 9V/4A. Vzhledem k tomu, že design přístroje je založen na ovládání tradičních přístrojů, mohou uživatelé používat tyto přístroje, aniž by museli trávit značný čas učením a seznamováním se s ovládáním. Přístroj je certifikován pro rozsah vstupního napětí 150V v CAT II (dělič sondy 1:1) a vstupní napětí 300V v CAT II (dělič sondy 1:10). Parametry produktu : Osciloskop - šířka pásma: 50MHz - počet analogových kanálů: 1 - vzorkování: 200MS/s - max. hloubka paměti: 12kpts - rozlišení A/D převodníku: 8 bit - rozsah časové základny: 5ns/div až 50s/div - vstupní vazba: (1M?±2%)//(21pF±3pF) - verikální osa: 5mV/div - 20V/div (1M?) - náběžná hrana: ? 7ns - spouštění: Edge, pulse, video - automatické měření: peak-to-peak, amplitude, maximum, minimum, top, bottom, mean, average, root mean square, overshoot, preshoot, frequency, cycle, rising time, falling time, positive pulse, negative pulse, positive duty ratio, negative duty ratio, rise delay, fall delay - FFT: Hanning, Hamming, Blackman-Harris, Rectangular - ukládání do interní paměti: 10 skupin křivek, 10 režimů nastavení - ukládání do USB: 10 skupin křivek, 10 skupin rozhraní Multimetr - měřicí rozsahy DC napětí: 400mV / 4V / 40V / 400V; přesnost ±(1%+5) - měřicí rozsahy AC napětí (40Hz až 400Hz): 400mV / 4V / 40V / 400V; přesnost ±(1,2%+5) - měřicí rozsahy DC proud: 350µA; přesnost ±(1,2%+5); 40mA / 400mA; přesnost ±(1%+5); pro 6A (s převodníkem UT-M07 do 10A) přesnost ±(1,5%+5) - měřicí rozsahy AC proud (40Hz až 400Hz): 350µA; přesnost ±(2%+5); 40mA / 400mA; přesnost ±(1,5%+5); pro 6A (s převodníkem UT-M07 do 10A); přesnost ±(2,5%+5) - měřicí rozsahy odporu: 400? / 4k? / 40k? / 400k? / 4M?; přesnost ±(1,2%+5); pro 40M? přesnost ±(1,5%+5); - měřicí rozsahy kapacity: 51,2nF / 512nF / 5,12µF / 51,2µF /100µF; přesnost ±(3%+5) - měření diod a kontinuity obvodů: ano - režim přepínání rozsahů: automatický / ruční - zobrazení a záznam křivky trendu změn napětí, proudu, odporu Technické parametry : - napájení: 100V-240V AC, 45 až 440Hz, CAT II, příkon - standardní rozhraní: 1 x mini USB - akumulátor: Li-ion 7,4V/3600mA - práce na akumulátor: 8 hod - displej: 3,5 palců, 800 x 480 pixelů - kalibrace: doporučeno 1 x ročně - krytí IP: IP2X - pracovní teplota okolí: 0°C až +40°C - skladovací teplota: -20°C až +60°C - pracovní vlhkost okolí: +10? až +30?: ?90% ± 5%RH, +30? až +40?: ?60% ±5%RH - pracovní nadmořská výška: max. 3000m n.m. - nepracovní (skladovací) nadmořská výška: 5000m n.m. - hmotnost čistá: 0,9 kg - hmotnost hrubá: 2,3 kg - rozměry: 199 x 118 x 49mm Obsah balení : - přístroj UTD1050CL: 1 ks - sonda s kabelem 1,2m a s přepínatelným děličem 1x,10x (UT-H03): 1 ks - modul převodníku proud (10A) / napětí (UT-M07): 1 ks - DC adaptér 100 až 240 V AC rms, 45 až 440Hz,CAT II: 1 ks - kabel USB-Host / mini USB (UT-D17): 1ks - uživatelský manuál: 1 ks Balení pro velkoodběratele : - standardní množství na karton: 2ks - standardní rozměry kartonu: 305 x 190 x 330 mm - hrubá hmotnost kartonu: cca 3,3 kg VÝROBCE : UNI-TREND www.uni-t.cz aktualizace softwaru: https://instruments.uni-trend.com/EU-EN/handheldoscilloscopes/utd1000l.html
