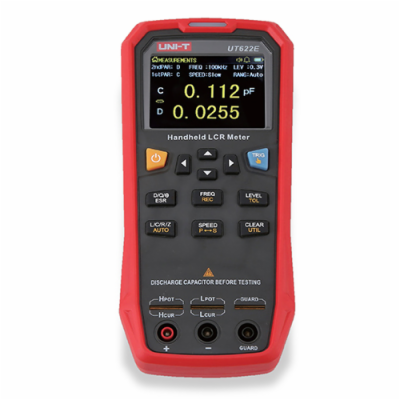

Multimetr UNI-T UT622E
Multimetr UNI-T UT622E
8132 Kč
6721 Kč bez DPH
Dostupnost: Skladem, dodání do 3 dnů 🛈
Kód produktu: 23683708
Výrobce: UNI-T
Popis produktu
Přístroj UT622E LRC je ruční měřič součástek - cívek (indukčnosti), rezistorů (odporu) a kondenzátorů (kapacity), obecné impedance Z a odporu DCR vůči stejnosměrnému proudu a jejich sekundárních vlastností: D (ztrátového faktoru), Q (faktoru kvality), ? (fázového úhlu ve stupních), ? (fázového úhlu v radiánech) a ESR (ekvivalentího sériového nebo paralelního odporu). Parametry součástek se měří střídavým napětím s volitelným kmitočtem 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz a volitelnou amplitudou 0,1Vrms, 0,3Vrms, 1,0Vrms při výstupní impedanci zdroje signálu 100?. Přístroj UT622E má, oproti přístroji UT622A, volbu také měření stejnosměrným napětím 1,0V. Nejvyšší přesnost měření je 0,1%. Přístroj má intuitivní TFT LCD displej s úhlopříčkou 2,8palce a nastavitelným jasem podsvětlení v deseti stupních, zabudovaný velkokapacitní Li-Pol akumulátor 1800mAh a miniUSB konektor pro nabíjení a přenos dat do PC. Maximální hodnota displeje při měření primárních parametrů je 99999 a minimální hodnota při měření sekundárních parametrů je 0,0001. Režim měření - jedno měření spouštěné tlačítkem TRI nebo příkazem z PC; nebo nepřetržité měření s nastavitelnou rychlostí spouštění testování 20x/sec, 5x/sec, 2x/sec. Konfigurace terminálů 4+1n (UTR-L100k-H) nebo 2+1 (po dokoupení testovacích kabelů UTR-002 s krokosvorkami). Přístroj je svou technologickou vyspělostí vhodný i pro profesionální určení - ve spojení s počítačem (PC) vytvoří stanoviště pro třídění součástek dle zadané tolerance parametrů a je využitelný ve výrobních linkách, laboratořích atd. Parametry produktu : - ruční RLC měřič primárních a sekundárních parametrů součástek - velký podsvětlený, intuitivní displej TFT LCD, 10stupňů jasu - rozsah dipleje je maximálně 99999 - nejvyšší přesnost 0,1% - možnost výběru součástek dle zadané tolerance - měření střídavým napětím 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz - volitelná amplituda střídavého napětí 0,1 Vrms, 0,3 Vrms, 1,0V rms - možnost měření DCR stejnosměrným napětím 1,0V - volba ekvivalentího režimu (pro Z 10k? paralelní) - automatická identifikace součástky - zabudovaný velkokapacitní Li-Pol akumulátor: 1800 mAh - napájení + nabíjení: adaptér DC 5V ±0,25V, >1A - činnost na jedno nabití akumulátoru: typicky 8 hodin - funkce v režimu záznamu a statistiky dat: AVG, MAX, MIN - zvukový tón při stisku tlačítek: ano, možno vypnout / zapnout - možnost uzamknutí tlačítek: ano - automatické vypnutí: ano po 5, 15, 30, 60 ti minutách, nebo vypnuto - datové rozhraní: mini USB - přenosová rychlost dat do PC: 9600/19200/38400 Baudů - akustický a optický alarm porovnání výsledků tolerancí: vypnuto, vyhovuje, nevyhovuje - výběr zvukového alarmu: krátké pípnutí, dlouhé pípnutí, dvě krátké pípnutí - vynulování testeru při otevřeném nebo zratovaném obvodu: ano - nastavení hodnoty tolerance od nominálu: 1% až 20%, výchozí 5% - počítání součástek: všech, vyhovujících, nevyhovujících Technické parametry : - Rozsah měření primárních parametrů impedancí : typ // rozsah zobrazení // minimální rozlišení na rozsahu indukčnost L // 0,001 µH až 9999,9 H // 1 / 0,1 / 0,01 / 0,001 µH kapacita C // 0,001 pF až 99,999 mF // 1 / 0,1 / 0,01 / 0,001 pF odpor R // 0,0001 ? až 99,999 M? // 0,0001 ? obecná impedance Z // 0,0001 ? až 99,999 M? // 0,0001 ? odpor stejnosměrnému proudu DCR // 0,1 m? až 999,99 k? // 0,1 m? - Rozsah měření sekundárních parametrů impedancí : typ // rozsah zobrazení // minimální rozlišení na rozsahu ztrátový faktor D // 0,0001 až 9,9999 // 0,0001 faktor kvality Q // 0,0001 až 99999 // 0,0001 fázový úhel ve stupních ? deg // -179,9° až 179,99° // 0,01° fázový úhel v radiánech ? rad // -3,142 rad až 3,1416 rad // 0,001 rad ekvivalentní odpor ESR // 0,01 m? až 999,99 ? // 0,01 m? - displej: podsvětlený TFT LCD displej s úhlopříčkou 2,8" - rozsah displeje: maximálně 99999 - přesnost: nejlepší 0,1% - výběr součástek dle nastavené tolerance: ano - měření v režimu DCR: napětím DC 1,0V - měření střídavým napětím: AC 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz - amplituda měřícího napětí: 0,1 Vrms, 0,3 Vrms, 1,0 Vrms - přenos dat do PC: ano, po instalaci softwaru do PC - napájení: Li-Pol akumulátor 1800mAh a(nebo) adaptér DC 5V ±0,25V, >1A - automatická správa nabíjení: i při vypnutém přístroji - nabíjecí a datové rozhraní: mini USB - pracovní prostředí: teplota 5 až 35°C, vlhkost ?80%°C - hmotnost bez baterií: 305g - rozměry výrobku (V x Š x H): 190 x 90 x 44 mm - rozměry balení: 225 x 220 x 63 mm - certifikace bezpečnosti a EMC: IEC/EN61010-1: 2010, EN61326-2: 2013, EN61326-2-2: 2013 Obsah individuálního balení : - přístroj UT622E: 1ks - kabel rozhraní USB: 1ks - čtyřpólové testovací kabely UTR-L100k-H: 1ks - CD (software pro PC): 1ks - pozlacená zkratovací deska UTR-001: 1ks - návod k použití: 1ks VÝROBCE: UNI-TREND www.uni-t.cz
Popis produktu
Přístroj UT622E LRC je ruční měřič součástek - cívek (indukčnosti), rezistorů (odporu) a kondenzátorů (kapacity), obecné impedance Z a odporu DCR vůči stejnosměrnému proudu a jejich sekundárních vlastností: D (ztrátového faktoru), Q (faktoru kvality), ? (fázového úhlu ve stupních), ? (fázového úhlu v radiánech) a ESR (ekvivalentího sériového nebo paralelního odporu). Parametry součástek se měří střídavým napětím s volitelným kmitočtem 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz a volitelnou amplitudou 0,1Vrms, 0,3Vrms, 1,0Vrms při výstupní impedanci zdroje signálu 100?. Přístroj UT622E má, oproti přístroji UT622A, volbu také měření stejnosměrným napětím 1,0V. Nejvyšší přesnost měření je 0,1%. Přístroj má intuitivní TFT LCD displej s úhlopříčkou 2,8palce a nastavitelným jasem podsvětlení v deseti stupních, zabudovaný velkokapacitní Li-Pol akumulátor 1800mAh a miniUSB konektor pro nabíjení a přenos dat do PC. Maximální hodnota displeje při měření primárních parametrů je 99999 a minimální hodnota při měření sekundárních parametrů je 0,0001. Režim měření - jedno měření spouštěné tlačítkem TRI nebo příkazem z PC; nebo nepřetržité měření s nastavitelnou rychlostí spouštění testování 20x/sec, 5x/sec, 2x/sec. Konfigurace terminálů 4+1n (UTR-L100k-H) nebo 2+1 (po dokoupení testovacích kabelů UTR-002 s krokosvorkami). Přístroj je svou technologickou vyspělostí vhodný i pro profesionální určení - ve spojení s počítačem (PC) vytvoří stanoviště pro třídění součástek dle zadané tolerance parametrů a je využitelný ve výrobních linkách, laboratořích atd. Parametry produktu : - ruční RLC měřič primárních a sekundárních parametrů součástek - velký podsvětlený, intuitivní displej TFT LCD, 10stupňů jasu - rozsah dipleje je maximálně 99999 - nejvyšší přesnost 0,1% - možnost výběru součástek dle zadané tolerance - měření střídavým napětím 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz - volitelná amplituda střídavého napětí 0,1 Vrms, 0,3 Vrms, 1,0V rms - možnost měření DCR stejnosměrným napětím 1,0V - volba ekvivalentího režimu (pro Z 10k? paralelní) - automatická identifikace součástky - zabudovaný velkokapacitní Li-Pol akumulátor: 1800 mAh - napájení + nabíjení: adaptér DC 5V ±0,25V, >1A - činnost na jedno nabití akumulátoru: typicky 8 hodin - funkce v režimu záznamu a statistiky dat: AVG, MAX, MIN - zvukový tón při stisku tlačítek: ano, možno vypnout / zapnout - možnost uzamknutí tlačítek: ano - automatické vypnutí: ano po 5, 15, 30, 60 ti minutách, nebo vypnuto - datové rozhraní: mini USB - přenosová rychlost dat do PC: 9600/19200/38400 Baudů - akustický a optický alarm porovnání výsledků tolerancí: vypnuto, vyhovuje, nevyhovuje - výběr zvukového alarmu: krátké pípnutí, dlouhé pípnutí, dvě krátké pípnutí - vynulování testeru při otevřeném nebo zratovaném obvodu: ano - nastavení hodnoty tolerance od nominálu: 1% až 20%, výchozí 5% - počítání součástek: všech, vyhovujících, nevyhovujících Technické parametry : - Rozsah měření primárních parametrů impedancí : typ // rozsah zobrazení // minimální rozlišení na rozsahu indukčnost L // 0,001 µH až 9999,9 H // 1 / 0,1 / 0,01 / 0,001 µH kapacita C // 0,001 pF až 99,999 mF // 1 / 0,1 / 0,01 / 0,001 pF odpor R // 0,0001 ? až 99,999 M? // 0,0001 ? obecná impedance Z // 0,0001 ? až 99,999 M? // 0,0001 ? odpor stejnosměrnému proudu DCR // 0,1 m? až 999,99 k? // 0,1 m? - Rozsah měření sekundárních parametrů impedancí : typ // rozsah zobrazení // minimální rozlišení na rozsahu ztrátový faktor D // 0,0001 až 9,9999 // 0,0001 faktor kvality Q // 0,0001 až 99999 // 0,0001 fázový úhel ve stupních ? deg // -179,9° až 179,99° // 0,01° fázový úhel v radiánech ? rad // -3,142 rad až 3,1416 rad // 0,001 rad ekvivalentní odpor ESR // 0,01 m? až 999,99 ? // 0,01 m? - displej: podsvětlený TFT LCD displej s úhlopříčkou 2,8" - rozsah displeje: maximálně 99999 - přesnost: nejlepší 0,1% - výběr součástek dle nastavené tolerance: ano - měření v režimu DCR: napětím DC 1,0V - měření střídavým napětím: AC 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz - amplituda měřícího napětí: 0,1 Vrms, 0,3 Vrms, 1,0 Vrms - přenos dat do PC: ano, po instalaci softwaru do PC - napájení: Li-Pol akumulátor 1800mAh a(nebo) adaptér DC 5V ±0,25V, >1A - automatická správa nabíjení: i při vypnutém přístroji - nabíjecí a datové rozhraní: mini USB - pracovní prostředí: teplota 5 až 35°C, vlhkost ?80%°C - hmotnost bez baterií: 305g - rozměry výrobku (V x Š x H): 190 x 90 x 44 mm - rozměry balení: 225 x 220 x 63 mm - certifikace bezpečnosti a EMC: IEC/EN61010-1: 2010, EN61326-2: 2013, EN61326-2-2: 2013 Obsah individuálního balení : - přístroj UT622E: 1ks - kabel rozhraní USB: 1ks - čtyřpólové testovací kabely UTR-L100k-H: 1ks - CD (software pro PC): 1ks - pozlacená zkratovací deska UTR-001: 1ks - návod k použití: 1ks VÝROBCE: UNI-TREND www.uni-t.cz
