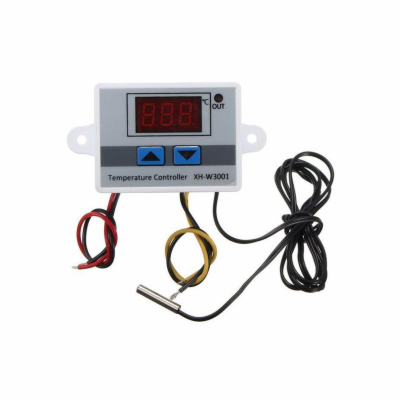

Digitální termostat XH-W3001, -50 až +110°C, napájení 24V
Digitální termostat XH-W3001, -50 až +110°C, napájení 24V
Popis produktu
Modul digitálního termostatu s LED displejem a signalizací aktivního stavu (kontrolka OUT). Technické parametry: - pracovní napětí: DC 24 V - výstup: v aktivním stavu 24 VDC přes spínací kontakt relé 250VAC/5A (14VDC/20A)-typ4181 - ovládaný teplotní rozsah: –50 – 110 °C - rozlišení: 0,1 °C (nad 100°C 1°C), přesnost 0,2° C v rozsahu –10°-100°C - četnost měření: 2× / sec - měřicí čidlo: NTC (10K 0.5%), vodotěsné - rozměry: 60 × 45 × 30mm Návod k použití: - termostat umožňuje nastavení teploty T1 a T2, kde T1 je teplota, při které termostat sepne a T2 je teplota, při které termostat vypne. Sepnutí termostatu indikuje červená LED dioda u pravého horního rohu displeje (popis „OUT“). - pro nastavení teploty T1 dlouze podržte šipku nahoru. Jakmile displej začne blikat, šipkami můžete upravit nastaveníspínací teploty. - pro nastavení teploty T2 dlouze podržte šipku dolů. Jakmile displej začne blikat, šipkami můžete upravit nastavení vypínací teploty. - napájecí napětí připojte na červený(+) a černý(-) vodič, 24V spotřebič na žlutý a černý vodič Pracovní režimy: - režim topení (T1 - režim chlazení (T1 > T2): Po zapnutí zařízení je výstup neaktivní, dokud měřená teplota nedosáhne úrovně T1. Poté se výstup aktivuje do doby, než naměřená teplota dosáhne úrovně T2. Poznámka: - výstupní relé má na spínací kontakt přivedeno napájecí napětí 24V, takže je na jeho výstupu v aktivním stavu 24V z napájecího zdroje.Proovládání spotřebičů 230V je tedy nutno použít další relé nebo upravit plošný spoj termostatu tak, aby výstupní kontakty relé byly zapojeny samostatně, tzn. bez přivedeného napájecího napětí. Relé (typ4181) má dimenzované kontakty na 230VAC/5A Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
Popis produktu
Modul digitálního termostatu s LED displejem a signalizací aktivního stavu (kontrolka OUT). Technické parametry: - pracovní napětí: DC 24 V - výstup: v aktivním stavu 24 VDC přes spínací kontakt relé 250VAC/5A (14VDC/20A)-typ4181 - ovládaný teplotní rozsah: –50 – 110 °C - rozlišení: 0,1 °C (nad 100°C 1°C), přesnost 0,2° C v rozsahu –10°-100°C - četnost měření: 2× / sec - měřicí čidlo: NTC (10K 0.5%), vodotěsné - rozměry: 60 × 45 × 30mm Návod k použití: - termostat umožňuje nastavení teploty T1 a T2, kde T1 je teplota, při které termostat sepne a T2 je teplota, při které termostat vypne. Sepnutí termostatu indikuje červená LED dioda u pravého horního rohu displeje (popis „OUT“). - pro nastavení teploty T1 dlouze podržte šipku nahoru. Jakmile displej začne blikat, šipkami můžete upravit nastaveníspínací teploty. - pro nastavení teploty T2 dlouze podržte šipku dolů. Jakmile displej začne blikat, šipkami můžete upravit nastavení vypínací teploty. - napájecí napětí připojte na červený(+) a černý(-) vodič, 24V spotřebič na žlutý a černý vodič Pracovní režimy: - režim topení (T1 - režim chlazení (T1 > T2): Po zapnutí zařízení je výstup neaktivní, dokud měřená teplota nedosáhne úrovně T1. Poté se výstup aktivuje do doby, než naměřená teplota dosáhne úrovně T2. Poznámka: - výstupní relé má na spínací kontakt přivedeno napájecí napětí 24V, takže je na jeho výstupu v aktivním stavu 24V z napájecího zdroje.Proovládání spotřebičů 230V je tedy nutno použít další relé nebo upravit plošný spoj termostatu tak, aby výstupní kontakty relé byly zapojeny samostatně, tzn. bez přivedeného napájecího napětí. Relé (typ4181) má dimenzované kontakty na 230VAC/5A Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
