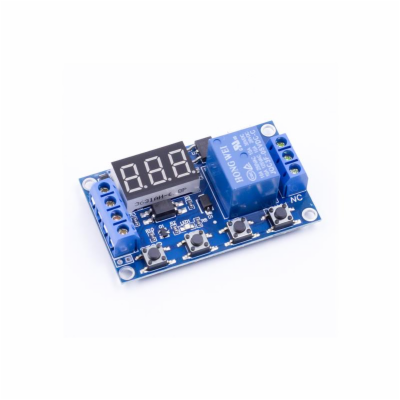

Časovač spínač programovatelný s relé
Časovač spínač programovatelný s relé
Popis produktu
Univerzální časový spínač s releovým výstupem 12V a širokou škálou nastavení. Pracovní režimy: P1 – po vstupním impulsu je relé sepnuto po nastavenou dobu. Tento režim má ještě další možnosti nastavení: P1.1 – aktivní pouze první spouštěcí impuls P1.2 – aktivní každý impuls po uplynutí nastaveného času P1.3 – první impuls spustí odpočítávání doby sepnutí, dalším impulsem je možno dobu sepnutí zkrátit ještě před uplynutím nastaveného času. P2 – po vstupním impulsu modul odpočítá nastavenou dobu T1 (parametr „CP“), poté sepne relé na nastavenou dobu T2 (parametr „OP“). Tento cyklus proběhne pouze jednou. P3.1 – cyklické opakování režimu P2, přičemž počet cyklů je možno nastavit na 1–999 nebo nekonečno (parametr „LOP“, nekonečno = — na displeji) První impuls vše spouští,další impuls hodiny odpojí P3.2 – režim P3.1, avšak není nutno spouštět impulsem. Aktivní je hned po připojení napájení. P4 – relé sepne náběžnou hranou impulsu a odpočítávání je spuštěnou sestupnou hranou impulsu. Tento režim se využívá pro zpožděné vypnutí spotřebičů, např. při osvětlení schodiště Nastavované parametry: OP – doba sepnutí relé CP – doba vypnutí relé LOP – početcyklů (1–999× nebo nekonečno – displej ---) tyto parametry jsou nezávislé, ale sdílí je každý režim, tzn, že v každém režimu budou stejné. Nastavení doby sepnutí a vypnutí: XX.X = 0,1 – 99,9sec XXX. = 1 – 999sec XXX = 1 – 999min např. pro nastavení času 3,2 sec bude na displeji 03.2 pro nastavování všech parametrů je určeno tlačítko „SET“. Krátkým stiskem se aktivuje nastaveníparametrů OP, CL a LOP, dlouhým stiskem režimy P1 – P4. Volba se provádí tlačítky „UP“ a „DOWN“ Provozní parametry: Napájecí napětí 6–12V DC nebo Micro USB 5V (na desce chybně vytištěno 6–30V) Klidový proud 20mA, v aktivním stavu 50mA Spouštěcí impuls 3–24V nebo GND(volitelné), modul je vybaven optočlenem Uchování nastavených parametrů i při vypnutém napájení Indukace LED pro sepnutý stav Pracovní teplota –40°C ~ 85°C Rozměry 62×38×17mm COM je kontakt, který se překlápí mezi NO a NC po přivedení napětí na cívku. NO je kontakt v klidovém stavu rozpojen proti kontaktu COM NC je kontakt v klidovém stavu spojen s kontaktem COM Kontakty relé nejsou připojené k žádnému napětí. Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
Popis produktu
Univerzální časový spínač s releovým výstupem 12V a širokou škálou nastavení. Pracovní režimy: P1 – po vstupním impulsu je relé sepnuto po nastavenou dobu. Tento režim má ještě další možnosti nastavení: P1.1 – aktivní pouze první spouštěcí impuls P1.2 – aktivní každý impuls po uplynutí nastaveného času P1.3 – první impuls spustí odpočítávání doby sepnutí, dalším impulsem je možno dobu sepnutí zkrátit ještě před uplynutím nastaveného času. P2 – po vstupním impulsu modul odpočítá nastavenou dobu T1 (parametr „CP“), poté sepne relé na nastavenou dobu T2 (parametr „OP“). Tento cyklus proběhne pouze jednou. P3.1 – cyklické opakování režimu P2, přičemž počet cyklů je možno nastavit na 1–999 nebo nekonečno (parametr „LOP“, nekonečno = — na displeji) První impuls vše spouští,další impuls hodiny odpojí P3.2 – režim P3.1, avšak není nutno spouštět impulsem. Aktivní je hned po připojení napájení. P4 – relé sepne náběžnou hranou impulsu a odpočítávání je spuštěnou sestupnou hranou impulsu. Tento režim se využívá pro zpožděné vypnutí spotřebičů, např. při osvětlení schodiště Nastavované parametry: OP – doba sepnutí relé CP – doba vypnutí relé LOP – početcyklů (1–999× nebo nekonečno – displej ---) tyto parametry jsou nezávislé, ale sdílí je každý režim, tzn, že v každém režimu budou stejné. Nastavení doby sepnutí a vypnutí: XX.X = 0,1 – 99,9sec XXX. = 1 – 999sec XXX = 1 – 999min např. pro nastavení času 3,2 sec bude na displeji 03.2 pro nastavování všech parametrů je určeno tlačítko „SET“. Krátkým stiskem se aktivuje nastaveníparametrů OP, CL a LOP, dlouhým stiskem režimy P1 – P4. Volba se provádí tlačítky „UP“ a „DOWN“ Provozní parametry: Napájecí napětí 6–12V DC nebo Micro USB 5V (na desce chybně vytištěno 6–30V) Klidový proud 20mA, v aktivním stavu 50mA Spouštěcí impuls 3–24V nebo GND(volitelné), modul je vybaven optočlenem Uchování nastavených parametrů i při vypnutém napájení Indukace LED pro sepnutý stav Pracovní teplota –40°C ~ 85°C Rozměry 62×38×17mm COM je kontakt, který se překlápí mezi NO a NC po přivedení napětí na cívku. NO je kontakt v klidovém stavu rozpojen proti kontaktu COM NC je kontakt v klidovém stavu spojen s kontaktem COM Kontakty relé nejsou připojené k žádnému napětí. Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
Přes veškerou snahu zajistit co nejpřesnější popis, obrázky a technické parametry produktů nemůžeme zaručit, že uváděná data odpovídají skutečnosti. Řada výrobců si vyhrazuje právo změny některých parametrů či vlastností bez předchozího upozornění. Potřebujete-li ujištění o určitých parametrech produktu nebo v případě pochybností, kontaktujte prosím svého obchodníka. Pozdější reklamace vlastností je zbytečnou komplikací pro obě strany.
