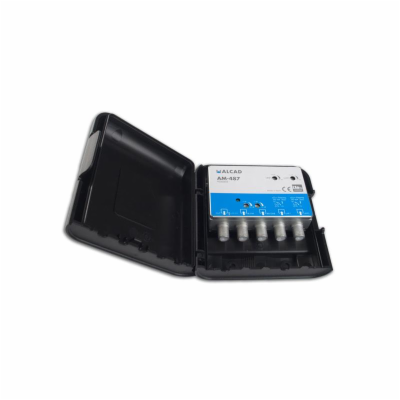

Anténní zesilovač ALCAD AM487, na stožár, 1xFM G20dB, 1xDAB G20dB, 2xUHF G32dB, filtr 5G, U108dBµV
Anténní zesilovač ALCAD AM487, na stožár, 1xFM G20dB, 1xDAB G20dB, 2xUHF G32dB, filtr 5G, U108dBµV
Popis produktu
Alcad AM487 je čtyřvstupový stožárový zesilovač v novém vylepšeném designu, zvýšenou odolností proti povětrnostním vlivům a zvýšenou odolností proti rozkmitání. AM-487 má potlačené pásmo LTE700 ( má zabudovaný filtr 5G a zesiluje UHF pouze do 694MHz ). Zesilovač vhodný pro montáž do vnitřního i venkovního prostředí. Jednotlivé vstupy mají samostatnou regulaci zesílení odporovým trimrem, napájení zesilovače +12V je realizováno dálkově po koaxiálním kabelu přes výstup zesilovače, originální napájecí zdroje jsou AL-105 nebo AL-205, které jsou včetně napájecí výhybky a mají v sobě integrován i širokopásmový rozbočovač. Zesilovač je vyráběn SMT technologií a je umístěn v Zamac odlitku, plastový kryt zaručuje zvýšenou ochranu proti povětrnostním podmínkám, plastový kryt zesilovače je přizpůsoben jak k montáži na stožár (pomocí dodávaného třmenu) tak i na stěnu, vstupy a výstupy jsou na F-konektory, u UHF vstupů lze zapnout spínačem napájení pro předzesilovače +12V/50 mA. - počet vstupů/výstupů: 4 / 1 - vstup zesilovače: 1 x FM (88-108 MHz) - vstup zesilovače: DAB/BIII (160-260 MHz) - vstup zesilovače: 2 x UHF (470-694 MHz) - zesílení v pásmu FM: 20 dB - zesílení v pásmu DAB: 20 dB - zesílení v pásmu UHF: 32 dB - zvlnění v pásmech FM/DAB: ±1 dB - zvlnění v pásmu UHF: ±2 dB - regulace zesílení v pásmu FM: -20 dB - regulace zesílení v pásmech DAB/BIII/UHF: -16 dB - šumové číslo v pásmech FM/DAB: 5 dB - šumové číslo v pásmu UHF: 6 dB - max. výstupní úroveň (DIN45004B): 108 dBµV - max. výstupní úroveň (IMD3 -66 dB): 105 dBµV - max. výstupní úroveň (IMD2 -60 dB): 93 dBµV - potlačení mezi vstupy: >30 dB - tlumení odrazu na vstupu: >10 dB - napájení předzesilovačů ve vstupech UHF: 12V/50 mA (vypínatelné) - napájení (externím zdrojem AL-105 nebo AL-205): do výstupu zesilovače +12V / 45 mA - vstupní a výstupní konektory: 5 x konektor F female - pracovní teplota: -10°C .....+65°C - stupeň krytí: IP 53 - hmotnost: 0,25 kg - rozměr balení: 110 x 125 x 45 mm
Popis produktu
Alcad AM487 je čtyřvstupový stožárový zesilovač v novém vylepšeném designu, zvýšenou odolností proti povětrnostním vlivům a zvýšenou odolností proti rozkmitání. AM-487 má potlačené pásmo LTE700 ( má zabudovaný filtr 5G a zesiluje UHF pouze do 694MHz ). Zesilovač vhodný pro montáž do vnitřního i venkovního prostředí. Jednotlivé vstupy mají samostatnou regulaci zesílení odporovým trimrem, napájení zesilovače +12V je realizováno dálkově po koaxiálním kabelu přes výstup zesilovače, originální napájecí zdroje jsou AL-105 nebo AL-205, které jsou včetně napájecí výhybky a mají v sobě integrován i širokopásmový rozbočovač. Zesilovač je vyráběn SMT technologií a je umístěn v Zamac odlitku, plastový kryt zaručuje zvýšenou ochranu proti povětrnostním podmínkám, plastový kryt zesilovače je přizpůsoben jak k montáži na stožár (pomocí dodávaného třmenu) tak i na stěnu, vstupy a výstupy jsou na F-konektory, u UHF vstupů lze zapnout spínačem napájení pro předzesilovače +12V/50 mA. - počet vstupů/výstupů: 4 / 1 - vstup zesilovače: 1 x FM (88-108 MHz) - vstup zesilovače: DAB/BIII (160-260 MHz) - vstup zesilovače: 2 x UHF (470-694 MHz) - zesílení v pásmu FM: 20 dB - zesílení v pásmu DAB: 20 dB - zesílení v pásmu UHF: 32 dB - zvlnění v pásmech FM/DAB: ±1 dB - zvlnění v pásmu UHF: ±2 dB - regulace zesílení v pásmu FM: -20 dB - regulace zesílení v pásmech DAB/BIII/UHF: -16 dB - šumové číslo v pásmech FM/DAB: 5 dB - šumové číslo v pásmu UHF: 6 dB - max. výstupní úroveň (DIN45004B): 108 dBµV - max. výstupní úroveň (IMD3 -66 dB): 105 dBµV - max. výstupní úroveň (IMD2 -60 dB): 93 dBµV - potlačení mezi vstupy: >30 dB - tlumení odrazu na vstupu: >10 dB - napájení předzesilovačů ve vstupech UHF: 12V/50 mA (vypínatelné) - napájení (externím zdrojem AL-105 nebo AL-205): do výstupu zesilovače +12V / 45 mA - vstupní a výstupní konektory: 5 x konektor F female - pracovní teplota: -10°C .....+65°C - stupeň krytí: IP 53 - hmotnost: 0,25 kg - rozměr balení: 110 x 125 x 45 mm
