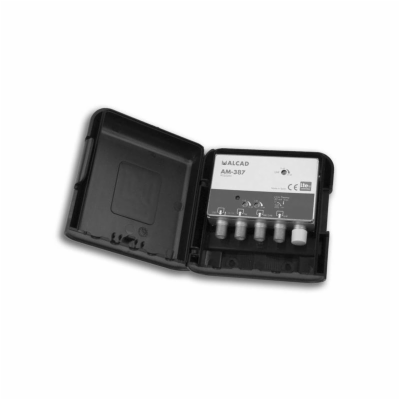

Anténní zesilovač ALCAD AM387, na stožár, 1xFM G20dB, 1xDAB G20dB, 1xUHF G34dB, filtr 5G, U108dBµV
Anténní zesilovač ALCAD AM387, na stožár, 1xFM G20dB, 1xDAB G20dB, 1xUHF G34dB, filtr 5G, U108dBµV
Popis produktu
Alcad AM387 je třívstupový stožárový zesilovač v novém vylepšeném designu, zvýšenou odolností proti povětrnostním vlivům a zvýšenou odolností proti rozkmitání. AM387 má potlačené pásmo LTE700 ( má zabudovaný filtr 5G a zesiluje UHF pouze do 694MHz ). Zesilovač je vhodný pro montáž do vnitřního i venkovního prostředí. Jednotlivé vstupy mají samostatnou regulaci zesílení odporovým trimrem, napájení zesilovače +12V je realizováno dálkově po koaxiálním kabelu přes výstup zesilovače, originální napájecí zdroje jsou AL-105 nebo AL-205, které jsou včetně napájecí výhybky a mají v sobě integrován i širokopásmový rozbočovač. Zesilovač je vyráběn SMT technologií a je umístěn v Zamac odlitku, plastový kryt zaručuje zvýšenou ochranu proti povětrnostním podmínkám, plastový kryt zesilovače je přizpůsoben jak k montáži na stožár (pomocí dodávaného třmenu) tak i na stěnu, vstupy a výstupy jsou na F-konektory, u UHF vstupu lze zapnout spínačem napájení pro předzesilovače +12V/50 mA. Technické parametry : - počet vstupů/výstupů: 3 / 1 - vstup zesilovače: 1 x FM (88-108 MHz) - vstup zesilovače: 1 x DAB/BIII (160-260 MHz) - vstup zesilovače: 1 x UHF (470-694 MHz) - zesílení v pásmech FM/DAB/BIII: 20 dB - zesílení v pásmu UHF: 34 dB - zvlnění v pásmech FM/DAB/BIII: ±1 dB - zvlnění v pásmu UHF: ±2 dB - regulace zesílení v pásmech FM/DAB/BIII: -20 dB - regulace zesílení v pásmu UHF: -16 dB - šumové číslo v pásmech FM/DAB: 5 dB - šumové číslo v pásmu UHF: 3,5 dB - max. výstupní úroveň (DIN45004B): 108 dBµV - max. výstupní úroveň (IMD3 -66 dB): 105 dBµV - max. výstupní úroveň (IMD2 -60 dB): 93 dBµV - potlačení mezi vstupy: >30 dB - tlumení odrazu na vstupu: >10 dB - napájení předzesilovače pro vstup UHF: 12V/50 mA (vypínatelný) - napájení z externího zdroje (AL-105 nebo AL-205): +12V/45 mA - konektory: 4 x konektor F female - pracovní teplota: -10°C .....+65°C - stupeň krytí: IP 53 - hmotnost: 0,25 kg - rozměr balení: 110 x 125 x 45 mm
Popis produktu
Alcad AM387 je třívstupový stožárový zesilovač v novém vylepšeném designu, zvýšenou odolností proti povětrnostním vlivům a zvýšenou odolností proti rozkmitání. AM387 má potlačené pásmo LTE700 ( má zabudovaný filtr 5G a zesiluje UHF pouze do 694MHz ). Zesilovač je vhodný pro montáž do vnitřního i venkovního prostředí. Jednotlivé vstupy mají samostatnou regulaci zesílení odporovým trimrem, napájení zesilovače +12V je realizováno dálkově po koaxiálním kabelu přes výstup zesilovače, originální napájecí zdroje jsou AL-105 nebo AL-205, které jsou včetně napájecí výhybky a mají v sobě integrován i širokopásmový rozbočovač. Zesilovač je vyráběn SMT technologií a je umístěn v Zamac odlitku, plastový kryt zaručuje zvýšenou ochranu proti povětrnostním podmínkám, plastový kryt zesilovače je přizpůsoben jak k montáži na stožár (pomocí dodávaného třmenu) tak i na stěnu, vstupy a výstupy jsou na F-konektory, u UHF vstupu lze zapnout spínačem napájení pro předzesilovače +12V/50 mA. Technické parametry : - počet vstupů/výstupů: 3 / 1 - vstup zesilovače: 1 x FM (88-108 MHz) - vstup zesilovače: 1 x DAB/BIII (160-260 MHz) - vstup zesilovače: 1 x UHF (470-694 MHz) - zesílení v pásmech FM/DAB/BIII: 20 dB - zesílení v pásmu UHF: 34 dB - zvlnění v pásmech FM/DAB/BIII: ±1 dB - zvlnění v pásmu UHF: ±2 dB - regulace zesílení v pásmech FM/DAB/BIII: -20 dB - regulace zesílení v pásmu UHF: -16 dB - šumové číslo v pásmech FM/DAB: 5 dB - šumové číslo v pásmu UHF: 3,5 dB - max. výstupní úroveň (DIN45004B): 108 dBµV - max. výstupní úroveň (IMD3 -66 dB): 105 dBµV - max. výstupní úroveň (IMD2 -60 dB): 93 dBµV - potlačení mezi vstupy: >30 dB - tlumení odrazu na vstupu: >10 dB - napájení předzesilovače pro vstup UHF: 12V/50 mA (vypínatelný) - napájení z externího zdroje (AL-105 nebo AL-205): +12V/45 mA - konektory: 4 x konektor F female - pracovní teplota: -10°C .....+65°C - stupeň krytí: IP 53 - hmotnost: 0,25 kg - rozměr balení: 110 x 125 x 45 mm
Přes veškerou snahu zajistit co nejpřesnější popis, obrázky a technické parametry produktů nemůžeme zaručit, že uváděná data odpovídají skutečnosti. Řada výrobců si vyhrazuje právo změny některých parametrů či vlastností bez předchozího upozornění. Potřebujete-li ujištění o určitých parametrech produktu nebo v případě pochybností, kontaktujte prosím svého obchodníka. Pozdější reklamace vlastností je zbytečnou komplikací pro obě strany.
