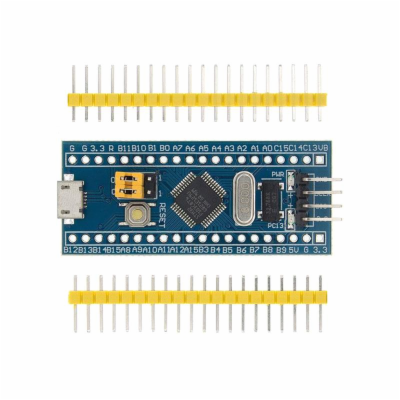

Vývojová deska ARM STM32F103C8T6
Vývojová deska ARM STM32F103C8T6
Popis produktu
Vývojová deska formátu Arduino Nano s mikrokontrolerem ARMCortex-M3 STM32F103C8 Technické parametry: - mikrokontroler STM32F103C8 - frekvence CPU až 72MHz - flash 64KB - SRAM 20KB - 2×12bit ADC (0 – 3.6V, 16 kanálů) - 7 x DMA - 7 x časovač: - 3×16bit časovač, každý s až 4 vstupy IC/OC/PWM nebo čítačem impulzů a kvadraturním (inkrementálním) vstupem pro enkodér - 16bitový časovač PWM s řízením motoru s generováním mrtvé doby (dead-time) a nouzovým zastavením - 2 x Watchdog časovač (Independent a Window) - 24bit SysTick časovač - 2 x I2C (SMBus/PMBus) - 3 x USART (ISO 7816 interface, LIN,IrDA, modem control) - 2 x SPI (18 Mbit/s) - 1 x CAN (2.0B Active) - 1 x USB 2.0 full-speed - 1 x obvod reálného času – RTC - CRC calculation unit, 96-bit unikátní ID - oscilátory, reset a správa napájení: - napájení 2.0 – 3.6 V - reset při zapnutí napájení (Power-on Reset), reset při vypnutí napájení (Power-down Reset) a programovatelný detektor napětí (PVD) - externí 4 – 16 MHz oscilátor pro CPU - interní 8 MHz oscilátor pro CPU - interní 40 kHz oscilátor pro RTC - PLL pro taktování CPU - externí 32.768 kHz oscilátor s kalibrací pro RTC - režim nízké spotřeby: - Sleep, Stop a Standby režim - VBAT vstup pro zálohování napájení pro RTC a záložní registry - mechanické parametry: - rozměry desky 53mm x 22mm. - rozteč pinů odpovídá standartnímu 40pin DIP pouzdru – breadboard friendly - další komponenty a obvody na desce: - zdroj 3.3V 300mA - krystal 8MHz pro CPU - krystal 32.768kHz pro RTC - propojky volby způsobu programování – BOOT0 a BOOT1 - resetovací tlačítko - mikro USB konektor – napájení a data - SWD konektor – programování a debugging pomocí programátoru ST-Link V2 - LED indikace napájení 3.3V - LED propojená na pin PC13 - desku lze napájet pomocí Mikro USB nebo napájecích pinů Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
Popis produktu
Vývojová deska formátu Arduino Nano s mikrokontrolerem ARMCortex-M3 STM32F103C8 Technické parametry: - mikrokontroler STM32F103C8 - frekvence CPU až 72MHz - flash 64KB - SRAM 20KB - 2×12bit ADC (0 – 3.6V, 16 kanálů) - 7 x DMA - 7 x časovač: - 3×16bit časovač, každý s až 4 vstupy IC/OC/PWM nebo čítačem impulzů a kvadraturním (inkrementálním) vstupem pro enkodér - 16bitový časovač PWM s řízením motoru s generováním mrtvé doby (dead-time) a nouzovým zastavením - 2 x Watchdog časovač (Independent a Window) - 24bit SysTick časovač - 2 x I2C (SMBus/PMBus) - 3 x USART (ISO 7816 interface, LIN,IrDA, modem control) - 2 x SPI (18 Mbit/s) - 1 x CAN (2.0B Active) - 1 x USB 2.0 full-speed - 1 x obvod reálného času – RTC - CRC calculation unit, 96-bit unikátní ID - oscilátory, reset a správa napájení: - napájení 2.0 – 3.6 V - reset při zapnutí napájení (Power-on Reset), reset při vypnutí napájení (Power-down Reset) a programovatelný detektor napětí (PVD) - externí 4 – 16 MHz oscilátor pro CPU - interní 8 MHz oscilátor pro CPU - interní 40 kHz oscilátor pro RTC - PLL pro taktování CPU - externí 32.768 kHz oscilátor s kalibrací pro RTC - režim nízké spotřeby: - Sleep, Stop a Standby režim - VBAT vstup pro zálohování napájení pro RTC a záložní registry - mechanické parametry: - rozměry desky 53mm x 22mm. - rozteč pinů odpovídá standartnímu 40pin DIP pouzdru – breadboard friendly - další komponenty a obvody na desce: - zdroj 3.3V 300mA - krystal 8MHz pro CPU - krystal 32.768kHz pro RTC - propojky volby způsobu programování – BOOT0 a BOOT1 - resetovací tlačítko - mikro USB konektor – napájení a data - SWD konektor – programování a debugging pomocí programátoru ST-Link V2 - LED indikace napájení 3.3V - LED propojená na pin PC13 - desku lze napájet pomocí Mikro USB nebo napájecích pinů Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
